Richiami sul principio di funzionamento
di un Diodo Termoionico
IL DIODO TERMOIONICO
Gli elettroni sono emessi dal catodo con una certa
velocita' e ciò spiega l'esistenza di una piccola cor-
-rente anodica anche quando la placca è' negativa
rispetto al catodo, come mostrano i diagrammi a
sinistra.
Mentre in linea di principio un catodo di superficie S,
ad una data temperatura T, dovrebbe emettere la cor-
-rente massima :
per tensione anodica Va = 0 , in pratica
la saturazione avviene sempre per valori
positivi, a causa di una azione di frena-
-mento sugli elettroni emessi dovuta
principalmente per Va < 0 alla d.d.p,
di contatto tra catodo e placca che
nasce per effetto del circuito esterno, e
per Va > 0 alla carica spaziale.

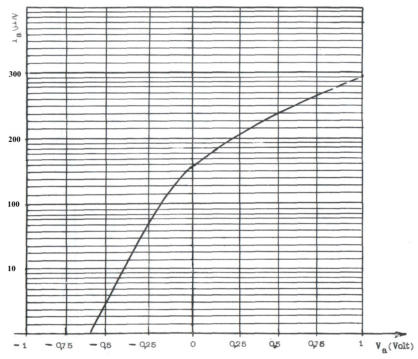

Per tensioni anodiche negative la cor-
-rente ha valori molto piccoli rispetto
a quello di saturazione, e come mette
in evidenza il tratto rettilineo della
caratteristica rappresentata nel diagram-
-ma a sinistra, nel piano semilogaritmico
Va- lg-Ia, è con buona approssimazione
una funzione esponenziaie della tensione
anodica.
Il fenomeno descritto si verifica natura-
-lmente in tutti i tubi termoionici ma,
solo in casi particolari è, sotto certi
aspetti, conveniente impiegare i tubi
nelle zone delle bassissime conduzioni.

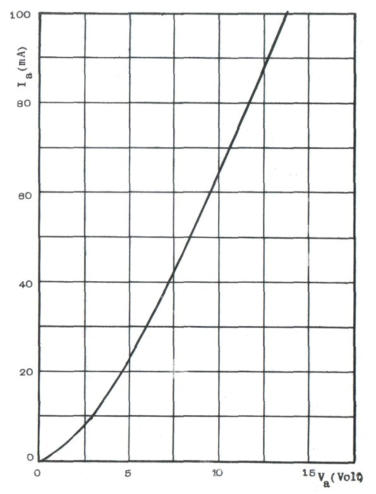

Per tensioni anodiche positive, l'anda-
-mento della corrente anodica è sostan-
-zialmente diverso, perchè diviene
consistente l'effetto della carica negativa
presente nello spazio catodo-placca a
causa del transito degli elettroni.
