I QUARZI PIEZOELETTRICI - Circuito Elettrico Equivalente
Circuito equivalente elettrico di una lamina di quarzo
Fino ad adesso il fenomeno piezoelettrico è stato esa-
-minato da un punto di vista statico.
E ' pero' evidente che, sollecitando una lamina per
mezzo di due armature metalliche sottoposte ad una
tensione elettrica periodica, il quarzo si deforma nel
tempo con la stessa frequenza.
Inversamente deformazioni meccaniche periodiche
danno origine a campi elettrici variabili con la stessa
legge.
Queste osservazioni au-
-torizzano a considerare
l'insieme del quarzo e
delle sue armature come un bipolo elettrico il cui schema, in
prima approssimazione, può essere schematizzato come nella
figura a destra, ove C0 rappresenta la capacita' elettrostatica
del quarzo, considerato come dielettrico e Cs la capacita'
complessivamente dovuta agli strati eventualmente esistenti
tra gli elettrodi e la lamina; nel caso di quarzi con elettrodi
riportati per metalllzzazione delle superfici, il valore di Cs e' da ritenersi infinlto.
I circuiti serie "L.R.C." tengono conto della proprietà piezoelettrice, come queste si
manifestano al circuito esterno.
Dallo schema appare come il comportamento del quarzo, da un punto di vista elettrico, sia
in definitiva quello di un bipolo a più risonanze serie e parallelo, caratterizzate, le prime da
una impedenza minima, e massima, le altre.

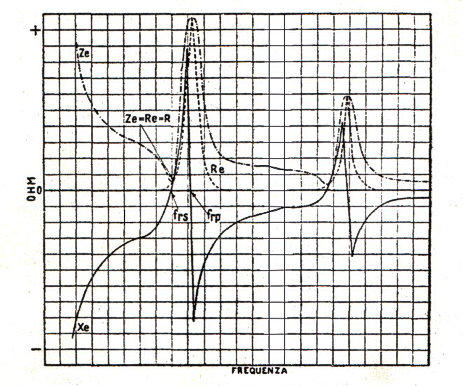

Il diagramma della sottostante figura, mostra l'andamento tipico dei parametri elettrici
equivalenti in funzione della frequenza.
Le vibrazioni meccaniche sono diverse a seconda del tipo di taglio del quarzo e del modo con
cui la piastrina è sostenuta.
