LE INDUTTANZE - SOLENOIDE A STRATO SINGOLO
Induttanza di un solenoide a strato singolo
L'induttanza in aria di un solenoide rettilineo a strato
singolo, alle basse frequenze, è determinato da:
in cui :
n = numero delle spire
d = diametro del solenoide in m
l = lunghezza del solenoide in m
Per i solenoidi in cui l>0,4d, la formula di calcolo è approssimata all' 1%.
Sempre nel campo delle basse frequenze migliori approssimazioni possono essere
ottenute per mezzo della nota formula di Nagaoke :
nella quale d rappresenta il diametro del solenoide espresso in metri, n il numero
delle spire ed F un coefficiente che dipende dal rapporto d/l, tra il diametro e la
lunghezza del solenoide.

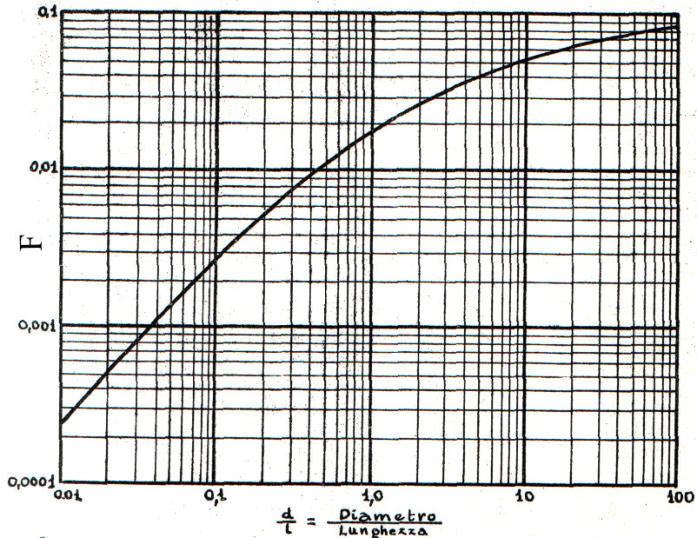

Valori del fattore Fdella formula di Nagaoka in funzione del rapporto d/l
Il valore di F può essere determinato per mezzo del soprastante diagramma od anche, con
migliore approssimazione per mezzo della sottostante tavola.
La formula di Nagaoka è tanto meno approssimata quanto minore è la distanza che separa
ciascuna spira dalla successiva.
d/l
F
d/l
F
d/l
F
d/l
F
0,00
0,0000000
1,00
0,01726
3,50
0,03461
11,0
0,05248
0,02
0,0004792
1,05
0,01784
3,60
0,03503
12,0
0,05386
0,04
0,0009860
1,10
0,01840
3,70
0,03545
13,0
0,05514
0,06
0,0019390
1,15
0,01895
3,80
0,03586
14,0
0,05633
0,08
0,0019600
1,20
0,01948
3,90
0,03626
15.0
0,05743
0,10
0,0024040
1,25
0,02000
4,00
0,03665
16,0
0,05855
0,12
0,002816
1,30
0,02099
4,10
0,03703
17,0
0,05940
0,14
0,0033100
1,35
0,01726
4,20
0,03740
18,0
0,06030
0,16
0,0037520
1,40
0,02147
4,30
0,03770
19,0
0,06116
0,18
0,0041860
1,45
0,02193
4,40
0,03811
20,0
0,06197
0,20
0,0046240
1,50
0,02238
4,50
0,03846
22,0
0,06348
0,22
0,0050340
1,55
0,02282
4,60
0,03880
24,0
0,06846
0,24
0,0054470
1,60
0,02325
4,70
0,03916
26,0
0,06613
0,26
0,0058540
1,65
0,02367
4,80
0,03946
28,0
0,06732
0,28
0,0067540
1,70
0,02408
4,90
0,03978
30,0
0,06640
0,30
0,0066470
1,75
0,02448
5,00
0,04009
35,0
0,07080
0,32
0,0070340
1,80
0,02487
5,20
0,04070
40,0
0,07300
0,34
0,0074150
1,85
0,02525
5,40
0,04128
45,0
0,07500
0,36
0,0077900
1,90
0,02448
5,60
0,041828
50,0
0,07660
0,38
0,0081590
1,95
0,02599
5,80
0,04240
60,0
0,07940
0,40
0,0085220
2,00
0,02635
6,00
0,04293
70,0
0,08190
0,42
0,0088830
2,10
0,02740
6,20
0,04344
80,0
0,08410
0,44
0,0092320
2,20
0,02771
6,40
0,04394
90,0
0,08500
0,46
0,0095780
2,30
0,02836
6,60
0,04443
100,0
0,08870
0,48
0,0099190
2,40
0,02898
6,80
0,04489
0,50
0,0102600
2,50
0,02635
7,00
0,04578
0,55
0,0110700
2,60
0,03015
7,20
0,04534
0,60
0,0118600
2,70
0,03071
7,40
0,04621
0,65
0,0126200
2,80
0,03125
7,60
0,04664
0,70
0,0133500
2,90
0,03177
7,80
0,04705
0,75
0,0140600
3,00
0,03228
8,00
0,04745
0,80
0,0147400
3,10
0,03277
8,50
0,04540
0,85
0,0154000
3,20
0,03325
9,00
0,04931
0,90
0,0140600
3,30
0,03228
9,50
0,05016
0,95
0,0140600
3,40
0,03417
10,00
0,05097
