I Condensatori - Codice Colori
Il Codice Colori nei Condensatori
Il valore della capacità ed altri dati caratteristici sono
spesso indicati direttamente sulla superficie esterna
dei componenti.
Come per le resistenze è oggi molto diffuso il codice
colori.
Questo peraltro, non essendosi raggiunta nessuna
unificazione, è diversamente specificato dalle varie
norme.
Tra quelli più comuni, i seguenti :

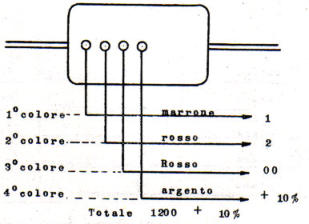

Codice inglese per i Condensatori a Mica a 4 colori
Colore
1°e2° colore
1a e 2a cifra
2° colore
Fatt.di mol-
tipl.
4°colore
Tolleranza %
Nero
0
1
± 20
Marrone
1
10
Rosso
2
± 2
Arancio
3
Giallo
4
Verde
5
Azzurro
6
Violeto
7
Grigio
8
Bianco
9
Oro
± 5
Argento
± 10

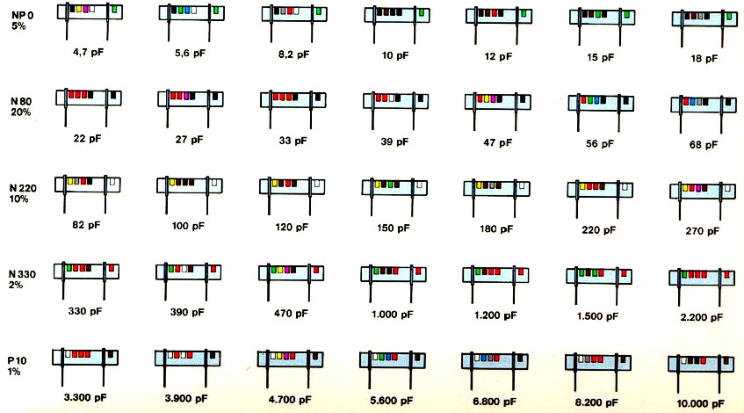

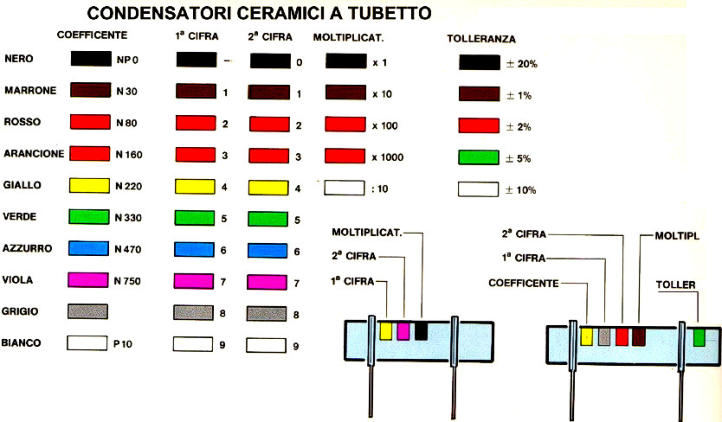

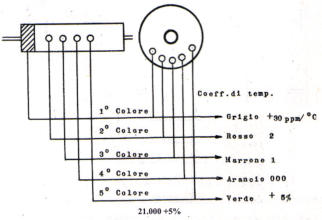

Codice Inglese per Condensatori Ceramici a 5 colori:
Colore
1° colore
Coeff di
Temp.
ppm/°C
2°e3°
colore
1a e 2a
cifra
4° colore
Fatt. di
Molt.
5° colore
Toller-
anza
Nero
0
0
1
± 20%
Marrone
-30
1
10
± 1%
Rosso
-80
2
±2%
Arancio
-150
3
± 2,5%
Giallo
-220
4
Verde
-330
5
± 5%
Azzurro
-470
6
Violetto
-750
7
Grigio
+30
8
0,01
Bianco
+100
9
0,1
± 10%

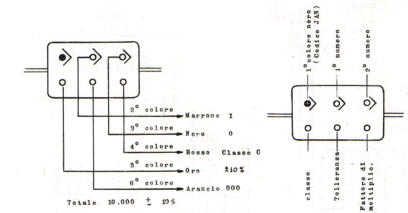

Colore
2° e 3°
colore
Valore
pF
3°
colore
Classe
5°
colore
Toller-
anza
4°
colore
Fatt. di
Molt.
Nero
0
A
± 20%
1
Marrone
1
B
± 1%
10
Rosso
2
C
±2%
Arancio
3
D
± 2,5%
Giallo
4
E
Verde
5
± 5%
Azzurro
6
Violetto
7
Grigio
8
I
Bianco
9
J
Argento
9
0,01
Oro
9
± 10%
0,1

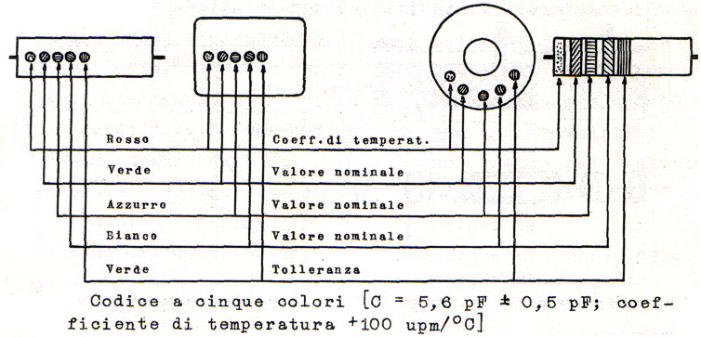

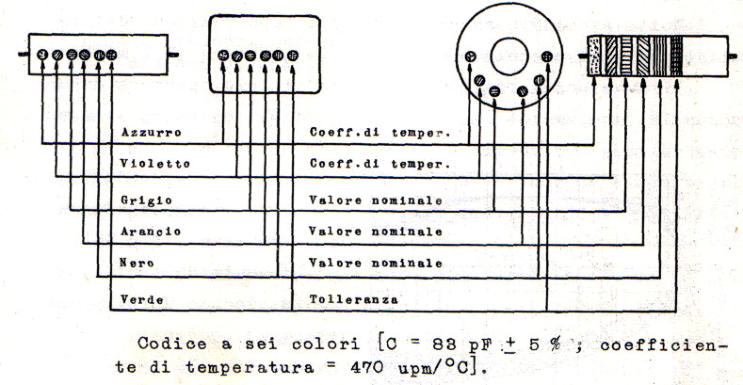

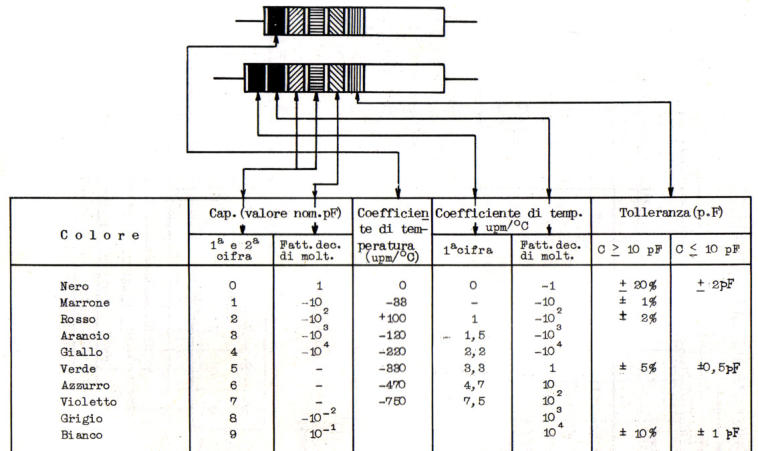

Codice I.E.C. a 5 e 6 colori per condensatori ceramici :

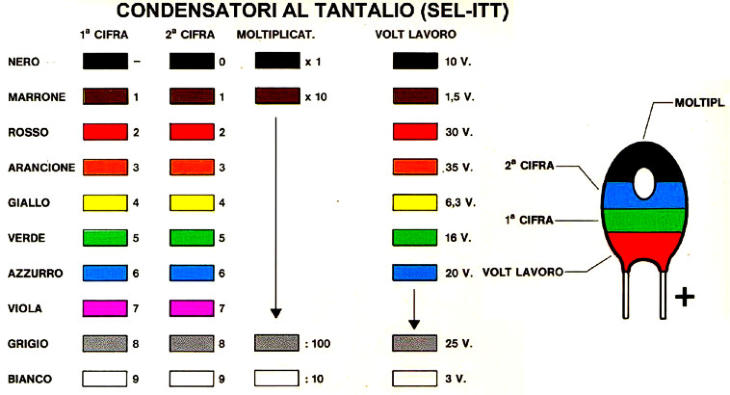

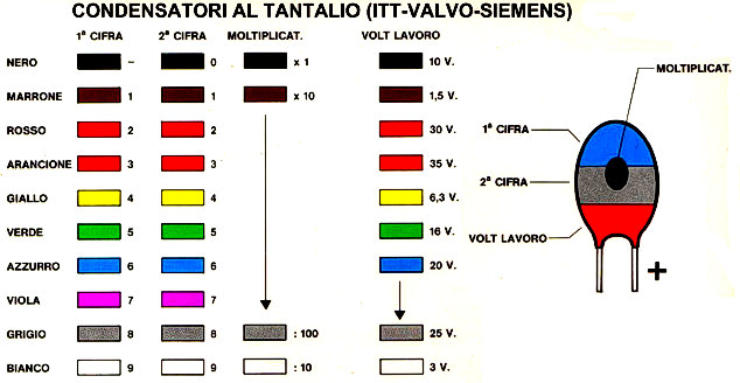

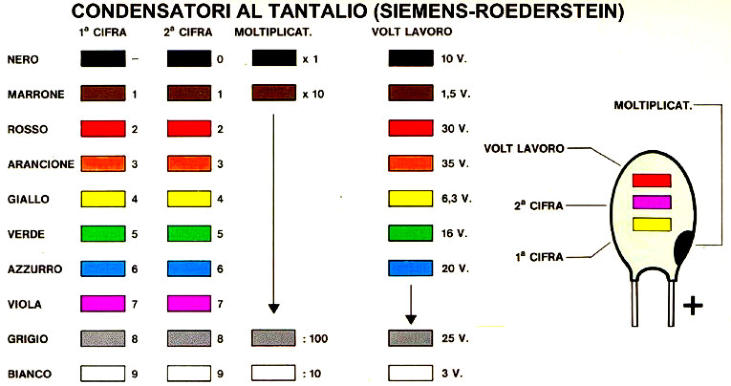

I condensatori al tantalio più comuni dispongono, come è mostrato nel disegno sottostante,
di 3 fasce di colore più un punto di colore riportato al centro del corpo.
Per rilevare la capacità, espressa sempre in microfarad (:F), si inizia dall'alto:
la 1a e la 2a fascia ci indicano rispettivamente la 1a e la 2a cifra del nostro numero, la terza
fascia in basso ci indica la tensione di lavoro mentre il punto rappresenta il moltiplicatore,
cioè quella costante fissa per cui occorre moltiplicare le prime due cifre per ottenere la
capacità effettiva del condensatore.

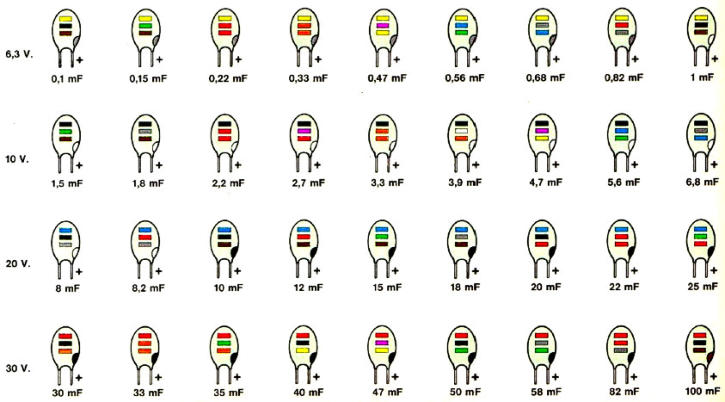

Se questo punto è color GRIGIO occorre dividere x100 il valore ricavato (vedi 0,1mF oppure
0,33 mF); se invece il punto è di color BIANCO, occorre dividerlo x10 (vedi ad esempio 1mF
oppure 4,7mF; se invece il punto è di color NERO la capacità del condensatore corrisponde a
quella del codice delle prime due cifre. Infatti il NERO moltiplica x1. Se invece il punto è
MARRONE il numero ricavato dalle prime due cifre deve essere moltiplicato x10.
Il punto colore identifica anche il terminale positivo, infatti guardando questo punto di fronte,
il terminale positivo è sempre sulla destra.

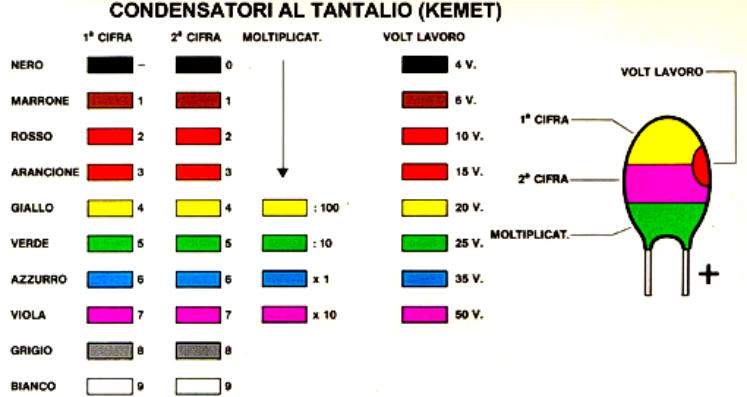

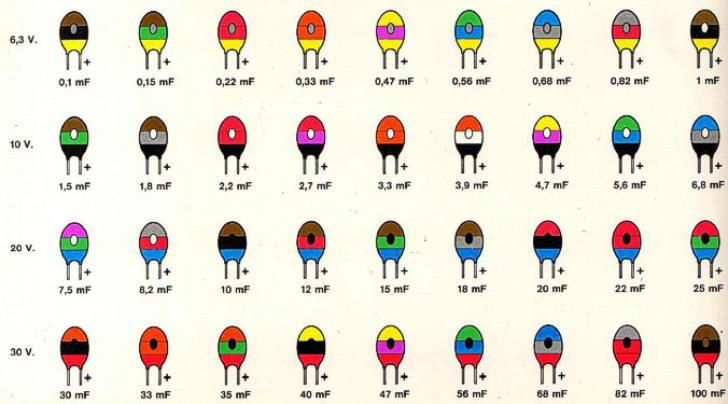

Questi altri condensatori al tantalio, pur disponendo sempre sull'involucro di 3 fasce di colore
per il codice, si riconoscono rispetto ad altri tipi per il PUNTO riportato di lato, in corrispo-
-ndenza del terminale positivo. La lettura per questo tipo di condensatori al tantalio deve
sempre cominciare dall'alto tenendo presente che le due fasce rappresentano rispettivamente
la 1a e la 2a cifra del numero, mentre la 3a fascia indica il moltiplicatore o il divisore (ad
esempio il GIALLO divide per 100 ed il verde divide per 10).Il punto colorato, oltre che ad
individuare il terminale positivo, serve anche per rilevare la tensione di lavoro. Anche qui la
capacità è sempre espressa in microfarad.

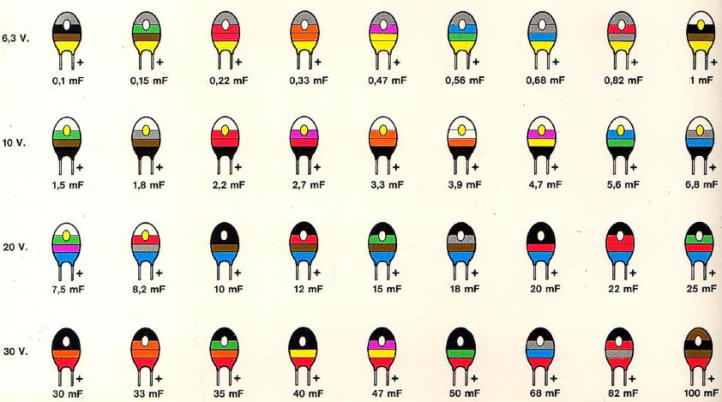

Il seguente tipo di condensatori al tantalio dispone di 4 fasce di colore, anzichè delle 3
impiegate dalla maggioranza dei tantalio.
Per rilevare il valore di capacità (sempre espressa in microfarad) si inizia a leggere il codice
dal basso verso l'alto.
La prima fascia in basso indica la tensione di lavoro; la seconda fascia corrisponde alla 1a
cifra della capacità, la terza fascia ci indica la 2a cifra e la 4a fascia in alto ci indica il
moltiplicatore (oppure il divisore nel caso risulti GRIGIA :100 o BIANCA :10)
Il punto colore ( qualsiasi colore possa essere) è significativo SOLO per indicare il reoforo
positivo; anche in questo caso, guardando il punto di fronte, il terminale positivo risulta
essere sempre sulla destra.

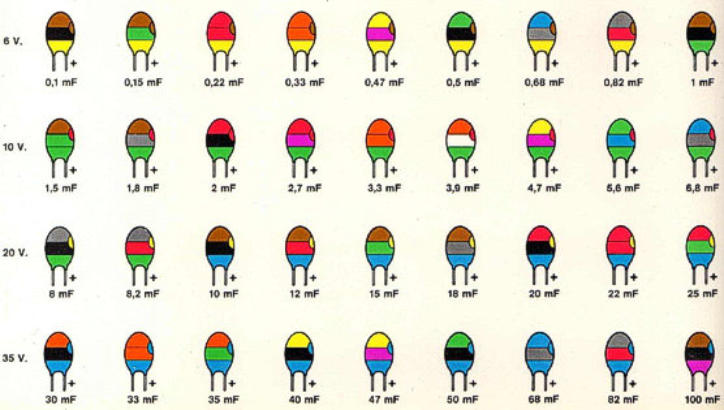

Il seguente tipo di condensatori al tantalio, anzichè disporre di fasce colorate che contornano
il corpo, presentano solo 3 rettangoli colorati più un punto di colore sulla destra, in corrispo-
-ndenza del terminale positivo.
Per rilevare il valore della capacità, sempre espressa i microfarad, si inzia con il primo
rettangolo in basso, che ci indica la 1a cifra, il secondo rettangolo che ci indica la 2a cifra,
mentre il terzo rettangolo ci fornisce la tensione di lavoro. Il moltiplicatore è lasciato al
colore del punto sulla destra.
Se tale punto è GRIGIO il numero ottenuto va diviso per 100, se invece è BIANCO il numero
va diviso per 10, se è NERO il numero va lasciato inalterato e se è MARRONE va moltiplicato
per 10.

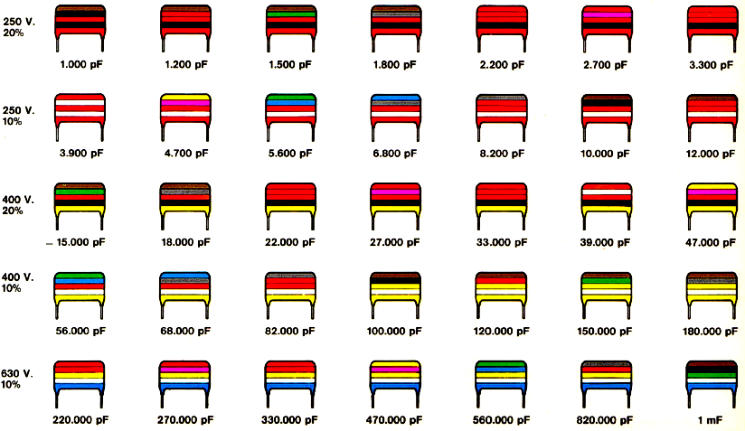

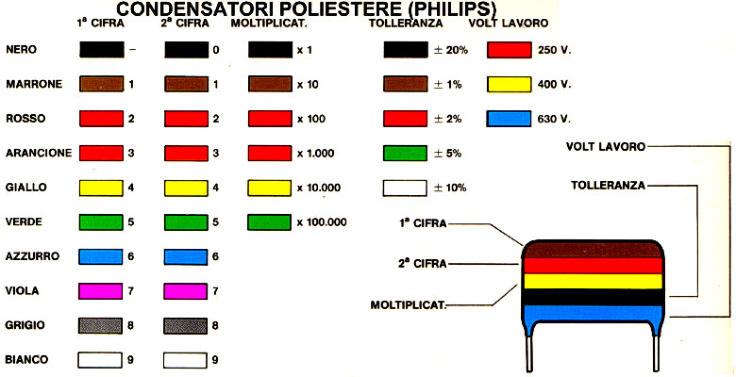

I condensatori poliestere dispongono generalmente sull'involucro di 5 fasce di colore.
Questo codice viene sempre espresso in picoFarad e la lettura si inizia dalla prima fascia in
alto la quale ci indica la 1a cifra, la seconda fascia ci indica la 2a cifra e la 3a il moltiplicatore.
Da precisare che quando la terza fascia è VERDE, anzichè moltiplicare x100.000, si può
dividere per 10, ottenendo così automaticamente la capacità in microFarad.
Sempre in questo tipo di condensatori la quarta fascia indica la tolleranza massima sul
valore nominale e la 5a fascia indica la tensione massima di lavoro.
Per i condensatori poliestere "pin-up", il codice si legge sempre dall'alto verso il basso ma è
privo della fascia relativa alla tolleranza ed alla tensione di lavoro. infatti il condensatore è
identificato da sole 3 fasce di colore.
