Resistori non lineari - I Varistori
I Varistori
I varistori appartengono alla categoria del conduttori
non lineari sensibili a variazioni della tensione applicata
e si distinguono in varistori a bassa ed elevata tensione
di lavoro.
I metodi di fabbricazione dei tipi a bassa tensione
sono quelli stessi dei raddrizzatori al selenio od ad
ossido di rame.
A causa del loro effetto raddrizzante il valore della
resistenza oltreché' dalla temperatura dipende dal
senso della corrente nel conduttore.

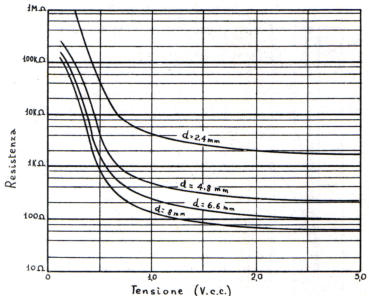

Qui a lato, sono riportate le caratteristiche R = f(v)
per celle singole e per diversi valori del diametro del
disco.
Come per i raddrizzatori più' celle possono
essere dlsposte in serie od in parallelo.

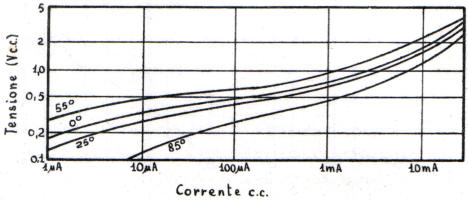

Nella sottostante figura destra e' riportata la
caratteristica V f(I) per un varistore al selenio
costituito da una cella di 6 mm di diametro.
I tipi ad alta tensione sono ottenuti imposta-
-ndo grani di carburo di silicio con materiali
ceramici inerti, formandoli sotto pressione in
dischi o piccoli cilindri, a seguito avviene un
processo di sinterizzazione a 1200°C.
Le parti estreme dei pezzi cilindrici o le supe-
-rfici dei dischi vengono poi metallizzate per
l'applicazione dei reofori.
La corrente dipende dalla
tensione secondo la relazione:
essendo K ed n costanti
dipendenti dalle qualità e dalle
percentuali del materiali
impiegati e dalle dimensioni del
componente.
K rappresenta la corrente in ampere che corri-
-sponde alla tensione di 1 Volt; il valore di n può
variare tra 3 e 7, ma per lo più è compreso tra
4 e 3.
Nel diagramma alla tua sinistra, sono riportate le
caratteristiche V = f(I) relative a resistori di
questo tipo formati con percentuali diverse dei
componenti.
I varistori al selenio sono per lo più'impiegati per la stabilizzazione delle tensioni di
alimentatori di potenza in c.c. ed in c.a.
Gli altri tipi vengono invece principalmente usati per protezione di strumenti, di
misura, o del contatti dei relays.
