Resistenze di Precisione ed Antiinduttive
Le Resistenze di Precisione ed Antiinduttive
Resistenze a filo di precisione
Molte apparecchiature elettroniche quali ad esempio
quelle di misura, richiedono spesso resistori di alta
stabilita'e precisione.
Pur rimanendo nel campo di fabbricazione di piccola
serie, le reslstenze a filo possono essere prodotte
con stabllità superiore all'1% e tolleranze molto
strette, ricorrendo a materiali selezionati e fissando
temperature di lavoro piuttosto modeste; si tratta
quindi in genere di resistori a bassa dissipazione di
potenza, spesso preventivamente stabilizzati facendo
loro seguire clcliche variazioni di temperatura e
corrente.
Le tolleranze standard sono 0,1-0,5-1 e 2%
Come illustra la prima figura soprastante il supporto ceramico e' provvisto di numerose
scanalature che permettono di frazionare l'avvolgimento in sezioni, ciascuna essendo
avvolta in senso contrario alla successiva, disposizione che riduce l'induttanza associata
all'intero resistore. L'isolamento tra le diverse spire è ottenuto isolando il filo resistente
con vernici speciali (fili smaltati) od isolamenti in seta. L'intero avvolgimento e' protetto
dall'amblente esterno con speciali contenitori a tenuta.
Nonostante la difficolta' che si incontra a raggiungere con questi tipi, elevate resistenze si
possono realizzare valori superiori a 500KΩ. L'elemento resistente deve essere naturalmente
formato con materiali, tra i quali la manganina, che sono caratterizzati da un basso coef-
-ficiente di temperatura.
Resistenze a filo antiinduttive

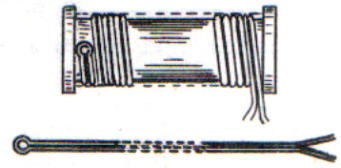

Il tipo di avvolgimento più usato, quando si desideri ridurre l'induttanza associata ad
una resistenza è quello mostrato a fianco e prende
il nome di avvolgimento bifilare per il fatto che
prima dell'avvolgimento sul supporto l'elemento
resistente ha l'aspetto di una linea chiusa in corto
circuito; l'isolamento e' affidato a quello proprio dei
conduttori (smalto o seta).
Secondo tale disposizione i terminali vengono a
trovarsi l'uno vicino all'altro ed il filo di andata
viene ad avere un senso di avvolgimento contrario
a quello di ritorno. Ne deriva che i flussi a questi dovuti tendono ad annullarsi .
L'avvolgimento bifilare offre io svantaggio di una non trascurabile capacita' distribuita che
ne rende sconsigliabile l'impiego a frequenze elevate.
Il metodo per ridurre la capacita' e' quello di suddivi-
-dere il resistore in numerose sezioni connesse in
serie, come mostrato a destra, ciascuna delle quali
sia avvolta separatamente nel modo prima descritto.
La capacita' di ciascuna sezione risulta di conseguenza
n volte più' piccola della capacita' C del sempllce
avvolgimento bifilare.
La capacita' totale essendo quella che risulta dall'insie-
-me di n capacita' eguali disposte in serie asssume il valore :
Ne risultano in sostanza dei resistori di buone caratteristlche ma di costo piuttosto elevato.
Resistori a filo di uso generale.
Esistono molti tipi differenti per fabbricazione ma la
maggiore parte di questi corrispondono alle disposi-
-zioni costruttive schematizzate nelle figure a lato.
Al primo tipo appartengono i resistori destinati ad
evate dissipazioni di potenza e per i quali non si
richiedono tolleranze troppo strette.
Nei tipi migliori la protezione dell'avvolgimento è otte-
-nuta per mezzo di smalti speciali vetrificati a caldo.
Le tolleranze sono in genere del 5 e 10%, ma non vi
e' difficolta' a realizzare tolleranze assai più' strette.

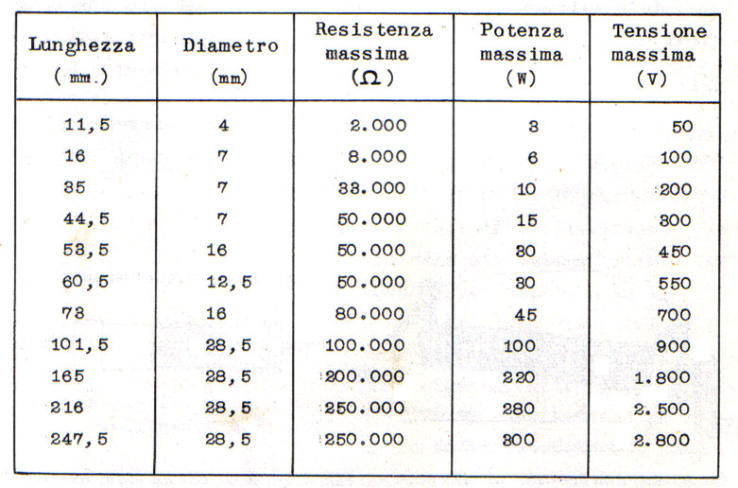

Nella tabella sottostante sono riportate le caratteristi-
-che medie di resistori di questo tipo in relazione alle
dimensioni esterne.
In genere si tratta di resistori non adatti per un impiego a frequenze elevate e la cui
risposta e' difficilmente prevedibile con il calcolo a causa delle grandi varietà, differenti
soprattutto per le dimensioni fisiche e la quali fa' dei materiali impiegati...
A titolo informativo si fa presente che a frequenze dell'ordine di alcuni megacicli
l'impedenza dei resistori di questo tipo può' risultare anche 10 volte superiore al valore
della resistenza in corrente continua,

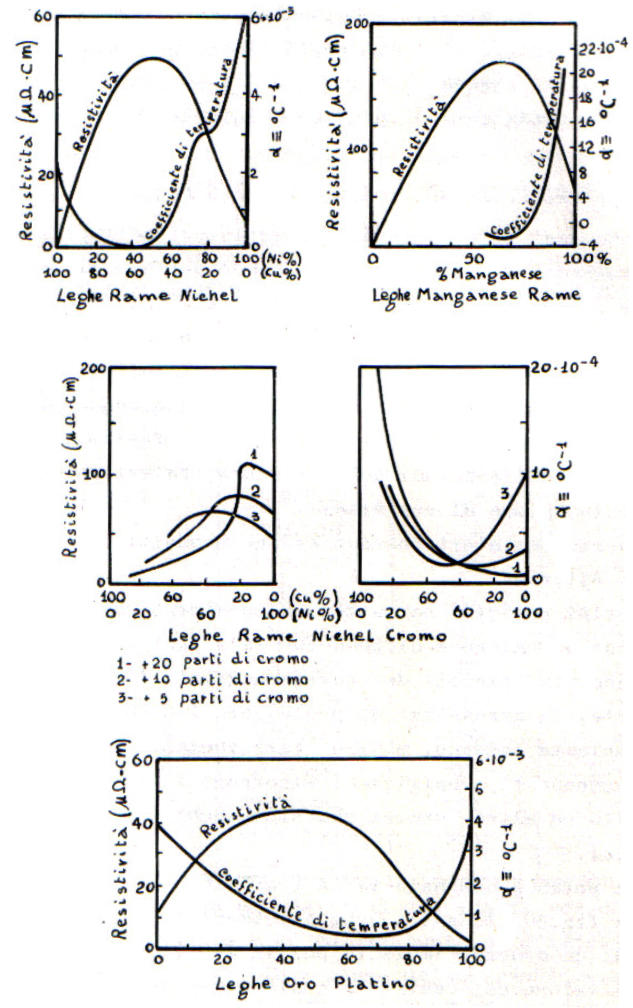

I diagrammi che seguono consentono di determinare i valori della resistività' e del
coefficiente di temperatura in funzione delle percentuali in peso dei componenti relativi
alle leghe resistenti di più' comune impiego.
