Le resistenze a Filo

Le resistenze a filo Mentre il rame elettrolitico e' largamente impiegato nei casi in cui sia desiderata una buona conducibilità, per la fabbriicazione dei reslstori a filo interessano altri materiali metallici e particolarrnente alcune leghe che ad una elevata resistività, associano un piccolo coefficiente di temperatura. Ciò' evidentemente per ragioni di stabilita' e per la difficolta' di realizzare con tal genere di resistori valori di resistenza piuttosto elevati. Le leghe del gruppo nickel-cromo possono tollerare elevate temperature; per tale ragione vengono più' comunemente impiegate per reostati, elementi riscal- -datori ed in tutti i casi in cui si abbia la necessita' di dissipare forti potenze.

Altri materiali di più' comune impiego sono: • Nickel • Leghe nickel-rame • Leghe nickel-argento • Leghe rame-silicio • Leghe nickel-cromo-ferro • Leghe platino-argento • Leghe palladio-argento. Le leghe del nichel e rame, quali ad esempio la costantana e la manganina, che contiene anche piccole percentuali di manganese,hanno una resistività' abbastanza elevata ed un coefficiente di temperatura prossimo a zero. Sono particolarmente indicate quando si richieda una elevata stabilita'. Le leghe nickel-cromo-ferro hanno proprietà' simili a quelle del nickel-cromo, ma sono di più' conveniente fabbricazione. Rispetto a queste presentano lo svantaggio di un più elevato coefficiente di temperatura e di essere ferromagnetiche alla temperatura ambiente. Anche le leghe argento-palladio hanno caratteristiche analoghe al nickel-cromo, ma presentano una migliore resistenza alla corrosione.

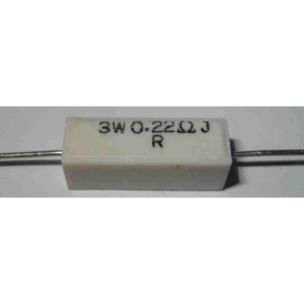

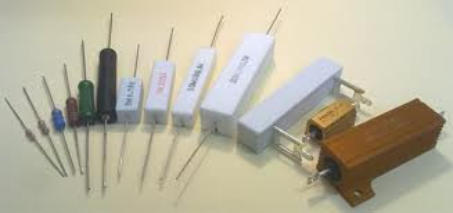

Le resistenze a filo si distinguono da quelle a carbone per vari aspetti: • hanno maggiori dimensioni del corpo e materiali diversi, infatti per la loro realizzazione si usa spesso la ceramica, essendo un ottimo materiale è un buon isolante e diffusore di calore; • il loro valore ohmnico viene sempre stampato sul loro corpo; • esistono principalmente di basso valore ohmico, perché sono classificate resistenze di potenza; Per decifrare quindi il loro valore ohmnico, è essenziale ▪ leggere sul suo corpo, facendo molta attenzione alla ▪ lettera R. Se questa lettera viene davanti al numero, ▪ ad esempio R5 questa è da considerarsi una resistenza ▪ da 0.5ohm, mentre se si trova tra due numeri, ad ▪ esempio 4R7, è da considerarsi da 4.7ohm ▪ Di seguito troverete indicato anche il valore della ▪ potenza, espessa in Watt, con il simbolo W, che sta ▪ ad indicare la potenza massima cui può essere sotto- ▪ -posta quella resistenza. Principalmente questi tipi di resistori, si differenziano dagli altri solo per le potenze di rottura molto più elevate, il principio di funzionamento rimane sempre lo stesso, come per tutti i tipi di resistori.
