Classificazione dei Componenti

Classificazione dei Componenti Norme di Collaudo e Produzione Nei paesi più' progrediti i componenti elettronici sono distinti in varie classi a seconda del tipo e delle carat- -teristiche di impiego, essendo ciascun gruppo indicato con sigle approvate da comitati ufficialmente ricono- -sciuti. Cosi' ad esempio, negli Stati Uniti, secondo le norme M.I.L. (MILITARY) e J.A.N. (Joint Army Navy). La sigla JAN - R - 184 si riferisce a resistor! fissi a filo a bassa dissipazione di potenza, la sigla MIL-R-10683A a resistori fissi per frequenze di lavoro molto elevate (V.A.F.) . In genere gli stessi comitati stabiliscono i simboli grafici (vedi Tav. 1) con cui debbono essere rapprese- -ntati negli schemi i vari componenti ed emanano ed approvano norme di produzione e di collaudo aventi

principalmente lo scopo di assicurare agli utenti la intercambiabilità' tra componenti dello stesso tipo e caratteristiche costruiti da case diverse, realizzare minimi costi di fabbricazione e fissare quale debbono essere le prove di collaudo cui devono essere sottoposti i vari com- -ponenti elettronici a seconda delle future condizioni ai impiego.

a) Segli Stati Uniti sono in vigore le norme: M.I.L. e J.A.N. per i componenti di uso militare R.E.T.M.A. Radio Electronics Television Manufactures' Assoclatlon A.S.A. American Standars Associatlon J.E.T.E.C. Joint Electron Tube Engineering Council b) In Inghilterra, le norme: R.I.C. Radio Industry Council R.C.S.C. Radio Components Standardization Commitee D.E.F. Defence Specification c) In Francia, le norme: C.C.T.U. Comité de Coordination des Telecomunication de l'Union Francaise d) In Germania, le norme DIN Deutsche Industrie Normen e) In Canada le norme: J.C.N.A.A.F f) In Norvegia e Danimarca, le norme R.C.S.C. e D.E.F. g) In sede internazionali, le norme I.E.C. Internatlonal Elettrotechnical Commission In Italia il sottocomitato 60 del C.E.I. (Comitato Elettrotecnico Italiano) in genere emana solo norme di collaudo, lasciando facoltà all'industria nazionale di seguire i rapidi progressi di fabbricazione degli altri Paesi. Le norme C.E.I. sono impiegate per componenti elettronici sia di uso civile e militare

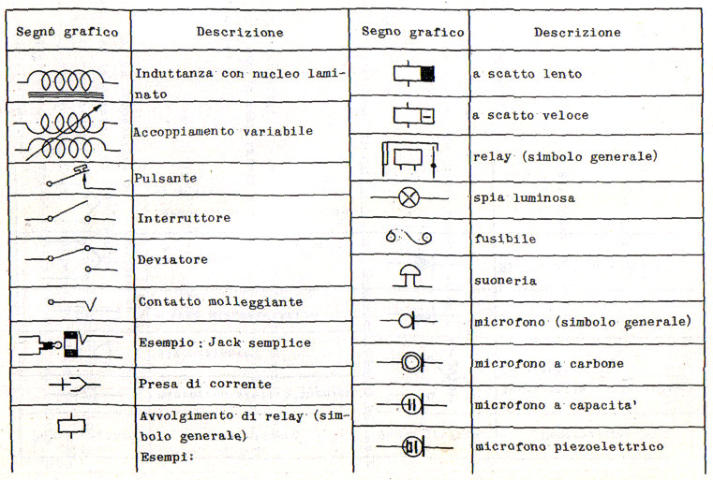

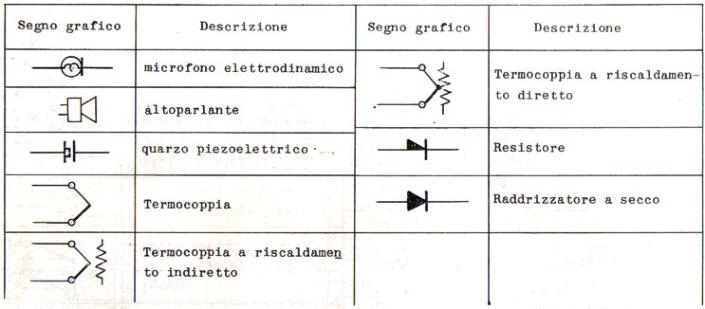

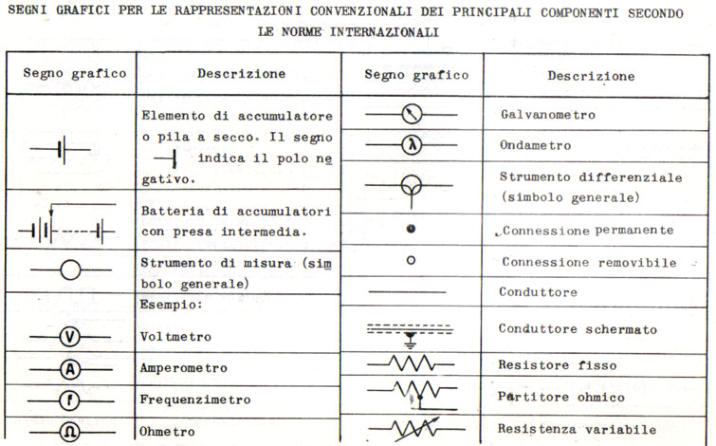

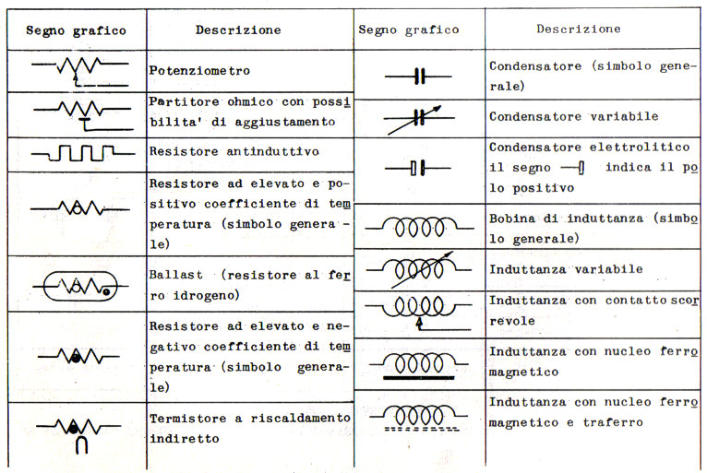

Tavola 1
