IL TELESCOPIO SCHMIDT - CASSEGRAIN

Lo Schmidt-Cassegrain è composto da tre elementi ottici: • Specchio primario • Specchio secondario • Correttore

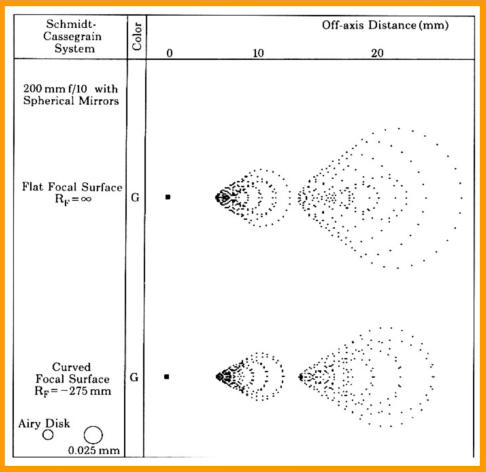

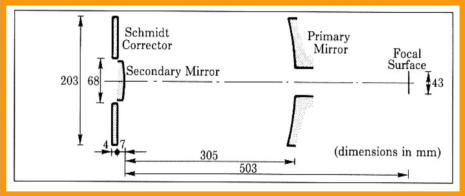

Ce ne sono di svariate tipologie che implicano soluzioni più o meno compatte, superfici focali curve o piane, ostruzioni dello specchio primario più o meno accentuate. Il tutto per favorire l’utilizzo in visuale o per quello fotografico. Il correttore elimina le aberrazioni sferiche (in particolare quella as- -siale ed il coma) Schmidt-Cassegrain per uso visuale Ha un campo focale curvo ed uno specchio secondario piccolo (bassa ostruzione-non oltre il 30%). Per uso fotografico necessita di spia- -natore di campo. Schmidt-Cassegrain per uso fotografico Ha un campo focale piatto ma in questo caso lo specchio secondario è grande (l’ostruzione arriva anche al 55-60%). E’ insoddisfacente per uso visuale La configurazione più popolare è quella con Dia= 200mm e rapporto focale f/10 Ha superficie focale curva, moderato Dia del secondario fissato sul lato interno del correttore. Lo specchio primario è un f/2. Vediamo ora alcune performance a seconda del profilo dei due specchi (primario e secondario) La figura a lato mostra il diagramma spot in luce verde nel caso che entrambi gli spec- -chi abbiano profilo sferico. Appare evidente un forte coma andando verso la periferia del piano focale (circa uguale a quello di un Newton da 200 mm f/5) Le superfici sferiche danno inadeguate performance

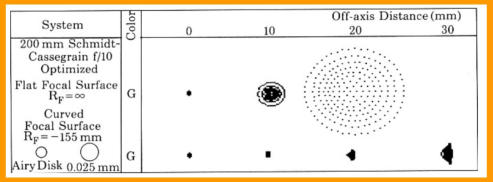

Si potrebbe migliorare la cosa attraverso pù possibili soluzioni: 1) Specchio Primario asferico 2) Specchio Secondario asferico 3) Entrambi gli specchi asferici 4) Posizionando altrove il cor- -rettore La soluzione più frequente è la (2) cioè quella di parabolizzare la convessità dello specchio secondario da cui otteniamo il diagramma spot a sinistra. Tale diagramma è ottenuto sia su superficie focale piatta (la prima riga, sia sulla ottimale curvatura di tale superficie (la seconda riga).

La parabolizzazione del secondario porta un contributo sulla correzione dell’aberrazione sferica assiale. Di conseguenza servirà un correttore meno potente.

Il dimensionamento della esatta potenza del correttore è cosa di estrema importanza poiché piccole deviazioni dalla tolleranza porta all’insorgere di coma

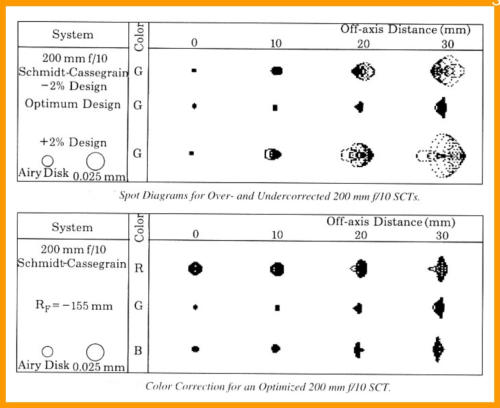

In definitiva dal sistema ottico realizzato con adeguata pote- -nza del correttore e adeguata asfericità del secondario, ottengo il diagramma seguente (nei tre colori rosso, verde e blu) realizzato sulla ottimale curvatura di superficie (con Rf= -155 mm)

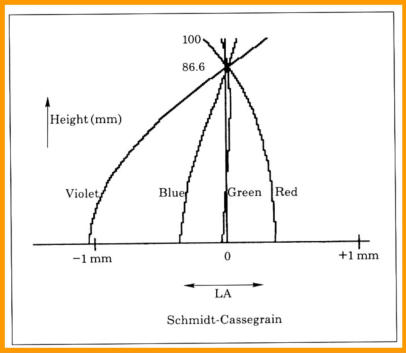

Per la presenza del correttore, il quale è un elemento rifrattivo, viene ad evidenziarsi la presenza di Cromatismo Sferico che parte dal centro del piano focale (come cromati- -smo longitudinale) e continua andando verso la periferia del piano focale. Tale cromatismo si annulla in coincidenza del luogo in cui si proietta la zona neutrale del correttore. Come già ribadito, la scelta di porre la zona neutrale all’86,6%del semidiametro del correttore è fatta sulla base della migliore ottimizzazione di tale aberrazione cromatica.
