MICROPROCESSORI E MICROCONTROLLORI
… studiare, studiare ed ancora studiare, è il solo modo di capire quanto possa essere grande sia la propria ignoranza!
MICROPROCESSORE 8086-8088
Uno degli aspetti più importanti della programmazione di un microprocessore è costituito dalla tecnica d’indirizzamento. Per tecnica d’indirizzamento si intende il metodo di acquisizione dei dati da elaborare. L’indirizzo a 16 bit dell’operando può essere fornito alla CPU in diversi modi, utilizzando cioè istruzioni differenti. Il modo di indirizzamento dell’operando viene definito dall’op code. Un’appropriata scelta della tecnica di indirizzamento comporta una minore occupazione dello spazio di memoria.
Nella maggioranza dei microprocessori (a 8 bit) il codice operativo vero e proprio è costituito da 6 bit, gli altri due sono dedicati alla definizione della tecnica di indirizzamento dell’operando. Nello Z80 invece il bit dedicato è uno solo, quindi molte istruzioni sono costituite da due codici operativi: i modi di indirizzamento risultano di conseguenza in numero maggiore.
TECNICHE DI INDIRIZZAMENTO
Il microprocessore 8086/8088 L’8086, prima CPU a 16 bit commercializzata da Intel, ancora usata nel mondo industriale, è un microprocessore potente, evoluto e piuttosto versatile. Inizialmente l’ISA dell’8086 e dei primi suoi successori era poco ortogonale, ed è andato migliorando con l’evolversi della famiglia. Può indirizzare direttamente una memoria da 1 MB (1 milione di byte), a differenza dello Z80 che può accedere a 64 KB. È dotato di un set di istruzioni che permette di risolvere semplicemente qualsiasi problema comprese la moltiplicazione e la divisione. Per non deludere i molti utenti che avevano fatto grossi investimenti sui precedenti sistemi utilizzanti microprocessore a 8 bit (8080 e 8085) e quindi allo scopo di creare con questi una perfetta compatibilità, Intel ha costruito contemporaneamente l’8088, quasi identico all’8086 con l’eccezione del bus dati esterno che è a 8 bit. Pertanto quanto esposto in seguito è da ritenersi valido per entrambe le CPU e le eventuali differenze tra le due saranno poste opportunamente in rilievo. L’8086/8088 è un microprocessore in tecnologia HMOS a 40 pin con un clock da 5 e 8 MHz, comunque non inferiore a 2 MHz. Negli anni successivi, utilizzando la tecnologia CHMOS, Intel ha sviluppato una versione più veloce di tutta la famiglia 86, commercializzandola con la sigla iAPX86. Pur avendo un data bus a 16 bit e un address bus a 20 bit, l’8086 ha un numero di pin pari a quello di una CPU a 8 bit. Le tecniche che consentono di avere ugualmente un numero limitato di pin sono fondamentalmente due: encoding e multiplexing. L’encoding consiste nell’attribuire a un gruppo di pin un significato complessivo e non individuale in modo tale che ad ogni configurazione corrisponda una certa funzione. Un esempio di encoding è costituito dai pin s0, s1, s2: insieme rappresentano un codice di stato che identifica un ciclo di bus. Il multiplexing è invece una tecnica che attribuisce al pin un segnale diverso in istante diverso. Per esempio sui piedini contrassegnati dalle sigle AD0-AD15 si prelevano sia i bit dei dati che quelli degli indirizzi. L’8086/8088 può funzionare in due modi differenti: modo minimo e modo massimo. Nel modo minimo il microprocessore lavora singolarmente mentre nel modo massimo può funzionare in multiprocessing o in coprocessing. Il multiprocessing è un sistema di organizzazione che prevede più microprocessori ognuno dei quali elabora un proprio programma e utilizza le risorse globali dl sistema. Il coprocessing, invece, è una tecnica che prevede oltre al microprocessore principale (8086/8088) il coprocessore matematico 8087, in pratica un’altra CPU dedicata unicamente alle operazioni matematiche.

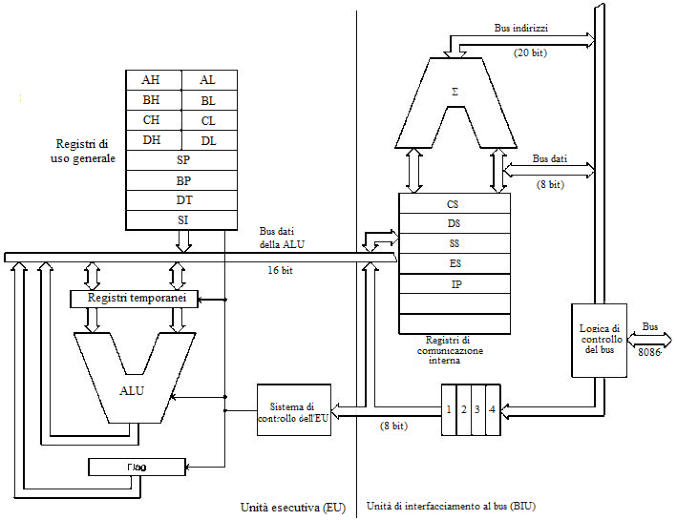

Architettura interna L’8086/8088 da un punto di vista funzionale è costituito essenzialmente da due blocchi, come nella sottostante figura: BIU (Bus Interface Unit), unità di interfaccia con il bus, chiamato anche processore duale a 16 bit nell’8086 e a 8 bit nell’8088; EU (Execution Unit) unità di esecuzione chiamato anche processore principale. La EU decodifica ed esegue le istruzioni; la BIU provvede all’interfaccia tra il microproces- -sore e l’ambiente esterno: preleva le istruzioni, legge e scrive in memoria e nei dispositivi di I/O. La caratteristica peculiare della BIU è quella di operare in modo asincrono con la EU; infatti mentre questa esegue la fase di execute, il processore duale preleva le istruzioni succes- -sive dalla memoria e crea una coda (di istruzioni) di tipo pipeline lunga 6 byte nell’8086 e 4 byte nell’8088. Il tempo globale di esecuzione di un’istruzione può risultare notevolmente ridotto sia perché alcune istruzioni sono eseguite completamente all’interno del microprocessore sia perché il funzionamento dei due blocchi è parallelo. La riduzione del tempo di esecuzione non è sempre vera poiché alcuni passi del program- -ma, come ad esempio i salti, richiedono la cancellazione, ai fini di una nuova ricomposi- -zione, dell’accodamento delle istruzioni stesse. I registri I registri interni al microprocessore, mostrati nella figura a lato, sono tutti a 16 bit e pos- -sono essere classificati come: • registri generali; • registri puntatori; • registri indice; • registri segmento; • registro di stato. I registri generali appartengono alla EU e sono impiegati per memorizzare tempora- -neamente i risultati intermedi delle elabo- -razioni: AX, Accumulator eXtended (accumulatore esteso); BX, Base eXtended (base esteso); CX, Counter eXtended (contatore esteso); DX, Data eXtended (dati esteso). Ognuno può essere utilizzato sia come un unico registro a 16 bit (in tal caso è indicato nell’istruzione con la X) sia come una coppia a 8 bit, come nella tabella a lato. Ogni registro generale può essere usato per una qualsiasi operazione anche se in particolare AX e DX sono dedicati alla moltiplicazione, alla divisione e alle operazioni di I/O per dati a 16 bit.

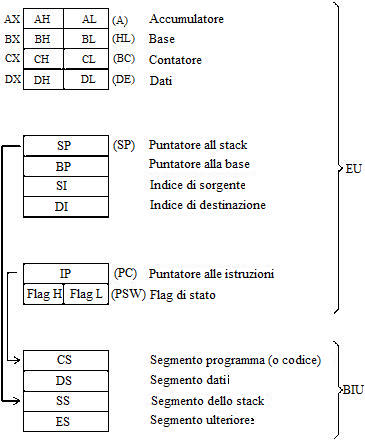

Insieme dei registri interni del microprocessore 8086.
Registri generali della EU.
Byte alto
Byte basso
15…8
7…0
AX
AH
AL
BX
BH
BL
CX
CH
CL
DX
DH
DL
Se il formato dei dati è invece di un byte, i registri dedi- -cati alle operazioni prima menzionate sono AH e AL. Infine BX viene adoperato preferibilmente come memo- -ria per l’indirizzo base nell’indirizzamento indiretto e CX come contatore.
I registri indice e i registri puntatori sono a 16 bit e, a differenza di quelli generali, non possono essere utilizzati a 8 bit: SP, Stack Pointer (puntatore dello stack); BP, Base Pointer (puntatore della base); SI, Source Index (registro indice sorgente); DI, Destination Index (registro indice destinazione). In questi quattro registri sono memorizzati gli offset utili per il calcolo degli indirizzi fisici. Lo Stack Pointer contiene l’offset dell’indirizzo fisico della locazione di memoria accessibile dell’area stack. Il Base Pointer contiene anch’esso l’offset dell’indirizzo fisico della locazione di memoria dell’area stack, ma viene impiegato nel caso di trasferimento dati con indirizzamento indiretto. I registri SI e DI contengono gli offset degli indirizzi che riguardano i segmenti dei dati. Il contenuto del Source Index viene assunto come offset per l’indirizzo sorgente del segmento dei dati mentre il Destination Index come offset per l’indirizzo destinazione del segmento dei dati. Alla EU appartiene anche il soprastante registro dei flag , altrimenti noto come registro di stato, il cui significato è individuale (bit per bit) e non complessivo: ogni flag infatti rappre- -senta la condizione del risultato di un’operazione logica o aritmetica appena eseguita. I flag di stato sono i seguenti:
CF (flag di riporto); è settato quando vi è un prestito o un riporto dal bit di peso supe- -riore del risultato di una operazione aritmetica; PF (flag di parità); è settato quando il risultato di una operazione contiene un numero pari di 1; AF (flag di riporto ausiliario); viene posto a 1 quando vi è un riporto dal byte di peso inferiore a quello di peso superiore in un dato a 16 bit; ZF (flag di zero); posto a 0 quando il risultato di una istruzione è 0; SF (flag di segno); copia il bit di segno del risultato: 0 se il numero è positivo, 1 se negativo; OF (flag di overflow); se il flag e a 1, vuol dire che il risultato dell’operazione aritmetica ha una estensione superiore alla lunghezza del registro che lo contiene
I rimanenti tre flag sono di controllo: TF (flag di trappola); se è posto a 1, il microprocessore svolge un’operazione alla volta nel modo di funzionamento a passo singolo; IF (flag di abilitazione delle interruzioni); se è a 1 qualsiasi richiesta di interruzione mascherabile viene accettata; DF (flag di direzione); gli indirizzi vengono scanditi dal più basso al più alto se è a 1, in direzione contraria se è a 0.
I registri di segmento e il puntatore alle istruzioni appartengono alla BIU. IP (puntatore alle istruzioni); si tratta di un registro che indica l’offset dell’indirizzo fisico della locazione di memoria contenente il primo byte dell’istruzione da puntare. Il contenuto di IP non può essere modificato dalle istruzioni del programma ma può essere salvato nell’area stack e da questa recuperata in un momento successivo. Tutti i registri interni al microprocessore sono a 16 bit mentre il bus indirizzi esterno ha un formato a 20 bit. Il contenuto dei registri interni viene pertanto manipolato con una tecnica definita segmentazione della memoria al fine di generare l’indirizzo fisico o effettivo della locazione di memoria da puntare. La memoria globale del sistema viene suddivisa in segmenti di 64 KB (216 byte) sovrap- -ponibili totalmente o parzialmente. Tutti i segmenti sono interamente selezionabili con un address bus a 16 bit chiamato offset e contenuto in uno dei registri. L’offset viene poi sommato in modo opportuno con un indirizzo variabile residente in un registro segmento che rappresenta la partenza del segmento di memoria. I registri di segmentazione della memoria sono quattro: • CS (segmento codice); • DS (segmento dati); • SS (segmento stack); • ES (segmento extra). L’indirizzo fisico (o effettivo) di 20 bit è ottenuto, come mostra la figura a alto, mediante la seguente formula: indirizzo effettivo = 16 ∙ indirizzo di segmento + offset
Generazione dell’indirizzo di sistema a 20 bit.
