IL CONDENSATORE (5)

… studiare, studiare ed ancora studiare, è il solo modo di capire quanto possa essere grande sia la propria ignoranza!

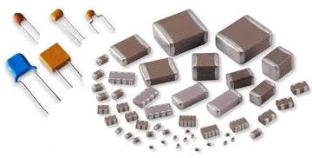

Tipi di condensatori (continuazione) Condensatori Ceramici Questi condensatori utilizzano una ceramica per il dielettrico e sono ampiamente utilizzati perchè fisicamente piccoli ed economici. Il termine ' ceramica' copre una gamma molto ampia di materiali e le proprietà del condensatore dipendono dal tipo di ceramica utilizzato . La permittività di alcuni materiali ceramici è molto alta, dicono 16.000 , che si traduce in un condensatore fisicamente piccolo. I condensatori pos- -sono essere costruiti utilizzando una ceramica a bassa permettività con diversi coefficienti di temperatura e

possono essere utilizzati per la compensazione della temperatura. Quando viene utilizzata una ceramica ad alta permittività, il coefficiente di temperatura può essere molto grande e non lineare , ossia variabile con la temperatura . Questi hanno anche una capacità che cambia con la tensione applicata , ed a causa di ciò , la tolleranza può essere grande , circa da -20 % al +80 % . Ovviamente, tali condensatori devono essere utilizzati solo dove il valore di capacità non è importante . La tensione massima di lavoro può variare dai 50V, 100V a 10kV o più . Condensatori ceramici sono ampiamente utilizzati a causa delle loro piccole dimensioni, per il loro basso costo e per l'enorme gamma di tipi disponibili.

Condensatori a Carta Un tempo condensatori in carta erano molto comuni . Essi sono costituiti da un foglio metallico per gli elettrodi e carta (impregnato con olio o cera ) per il dielettrico . Invece di un numero di armature, vengono utilizzati solo due armature, alte da 2 a 5 cm e di una lunghezza corrispondente alla la capacità necessaria . Le piastre e dielettrico vengono avvolte in un rotolo per formare un condensatore tubolare . I condensatori in carta oggi si vedono raramente.

Condensatori a Film Plastico Questo condensatore è costruito similmente ad un condensatore carta , ma come dielettrico, un film plastico al posto della carta. Ce ne sono di diversi tipi: polistirolo , policarbonato , poliestere , polietilene tereftalato o polipropilene . Le armature possono essere lamine ( ad esempio con polistirene ) o film plastico metallizzato . Questi condensatori sono di solito racchiusi in un contenitore di plastica che può essere cilindrico o rettangolare . I vari film hanno diverse dettagliate caratteristiche, ma sono considerati come una sola classe.

CONDENSATORI ELETTROLITICI Questo tipo viene utilizzato dove è richiesto un valore capacitivo alto in un piccolo spazio . Esso dipende dalla principio del deposito , dall'azione elettrolitica; in questo tipo di condensatore una pellicola isolante estremamente sottile su una armatura costituisce il film che funge da dielettrico . Dal momento che è così sottile, la capacità per una data area dell'armatura, è grande . Ci sono due tipi fondamentali di condensatori elettrolitici: con dielettrico l'alluminio e con dielettrico il tantalio.

Condensatori Elettrolitici all'Alluminio Questi sono fatti in modo simile ad un condensatore carta , ma utilizzano due armature di alluminio e carta assorbente . La carta viene impregnata con un adeguato elettrolita, che produce un rivestimento di ossido di alluminio sull'armatura positiva . Il valore capacitivo può essere aumentato praticando delle micro-incisioni sull'armatura positiva ( quella con il rivestimento di ossido ), aumentando in quasto modo l'area efficace . Nei condensatori normali, il rivestimento di alluminio deve essere mantenuto mediante l'applicazione di una tensione continua attraverso le armature nella corretta polarità, ossia il condensatore è polarizzato . Se la tensione viene invertita di polarità il rivestimento viene rimosso ed il condensatore può risultare rovinato . Le tensioni di lavoro possono variare dai 3 ai 500 V , ed è importante che la la tensione di funzionamento non venga superata in quanto possono esplodere . Nel condensatore passa una piccola corrente di dispersione , in particolare alla prima accensione, a causa della corrente di ri-formazione dello strato di ossido. Questa corrente aumenta rapidamente se viene superata la tensione di lavoro con il conseguente danneggiamento. I condensatori sono di solito montati in contenitori di alluminio, il contenitore è spesso costituente una delle due connessioni. Questi condensatori sono comunemente utilizzati nelle apparecchiature a transistor . I valori di capacità disponibile può variare da 1uF a 100.000 uF . La tolleranza è alta , per esempio , -25 % a +100 % , e le perdite sono elevate , particolarmente alle alte frequenze , dove non dovrebbero essere utilizzati . Ci sono alcuni particolari condensatori elettrolitici costruiti senza polarizzazione, nei quali entrambe le armature hanno un rivestimento di ossido. Sono utilizzati in alcune speciali applicazioni nelle quali è richiesta una grande capacità senza tensione di polarizzazione , ad esempio nei crossover degli altoparlanti

Condensatori Elettrolitici al Tantalio I principi di base sono gli stessi dei condensatori elettrolici di alluminio, con la differenza di avere il tantalio in luogo dell'alluminio. Questi condensatori hanno una durata di vita migliore ed una corrente di dispersione più bassa, ma sono più costosi . Ci sono tre di condensatori: ad elettrolita bagnato ed anodo sinterizzato , elettrodi a foglio ed elettroliti bagnato ed ad elettrolita solido ed anodo sinterizzato. L' ultimo tipo è il più economico e il più comunemente usato in ambito di apparecchiature di tipo domestico, non fornisco ulteriori dettagli riguardo ai primi due tipi, solitamente utilizzati in ambito militare e/o avionico. Il tipo solido utilizza un anodo di tantalio sinterizzato con un elettrolita solido di biossido di manganese. E 'disponibile in varie forme, in particolare tubolare e tipi "lacrima ". I valori di capacità variano da 0,1 a 100uF con tensioni di lavoro fino a 50V
