IL CONDENSATORE (4)
… studiare, studiare ed ancora studiare,
è il solo modo di capire quanto possa
essere grande sia la propria ignoranza!
Tipi di condensatori
Condensatore in aria
Condensatori aventi come dielettrico l'aria sono utilizzati
nella radio principalmente come condensatori variabili .
È stato visto che capacità è proporzionale all'area piastra,
e inversamente proporzionale alla spaziatura .
Anche con spaziatura vicina l'area della piastra deve essere
grande per ottenere una capacità sufficiente per molti scopi

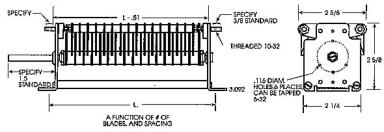

Invece di utilizzare due lastre di grandi dimensioni, che non
sarebbe una cosa conveniente, un certo numero di piastre
sono intercalate come
mostrato in figura.
Questo condensatore
variabile è assimilabile ad
un numero di condensatori
in parallelo .
Poiché le piastre mobili ruotano di 180 ° la
capacità, varia da un minimo ad un valore
massimo. Il valore massimo della capacità è
generalmente di circa 500pF, in special modo
per i condensatori variabili destinati agli
apparecchi riceventi .Nel corso degli anni la
dimensione fisica dei condensatori variabili è
diminuito notevolmente a causa della diminuzione dello spazio tra il rotore e lo statore.
Tuttavia, con l'introduzione sul mercato di piccoli ricevitori e trasmettitori di comunicazione
anche questi condensatori
condensatori variabili con dielettrici solidi in forma di sottili fogli di
plastica è posto tra le piastre. In questo modo la capacità risulta
fortemente aumentata a causa del drastico aumento del valore della
permittività relativa del dielettrico . I fogli sono dimensionati di una
misura che risulti agevole lo scorrimento tra rotore e statore, che in
questo caso scorrono sui fogli di plastica stessi.
sono risultati essere troppo grandi e così sono stati costruiti dei
Nei radio trasmettitori radio di
potenza significativa, i condensatori
variabili con dielettrico l'aria sono tra gli unici da poter
essere adoperati a causa delle alte tensioni a
radiofrequenza (RF) in gioco.

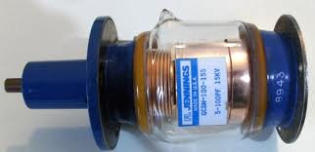

Qualora questi risultassero insufficienti, si ricorre a
condensatori variabili sotto vuoto, composti normalmente
da una capsula di vetro o di ceramica, dove una serie di
bicchieri metallici concentrici, vengono introdotti l'un l'altro, tramite una vite senza fine
collegata all'esterno e questo genere di condensatore à mostrato qui sotto a sinistra.
CONDENSATORI A MICA ARGENTATA (figura in alto a destra)
Questo condensatore è costituito da sottili fogli di mica come dielettrico . I fogli di mica sono
ricoperti con uno strato sottile di argento, depositato sotto vuoto, che vanno a costituire
le piastre .
Un certo numero di piastre può essere impilato insieme per ottenere la capacità necessaria .
Il condensatore è poi protetto dall'ambiente esterno tramite cera, lacca o materiale plastico.
Questi condensatori sono disponibili fino a 10.000 pF e possono avere piccolissime perdite con
piccole tolleranze rispetto al valore nominale ( ad esempio ± 1 % ), sono molto stabili nel
tempo nel loro valore di capacità ed hanno un baso coefficiente di temperatura.
Essi sono utilizzati principalmente dove occorre una accuratezzaa altamente stabile.
Questo tipo di condensatore, di buona qualità, è richiesto in applicazioni tipiche quali
oscillatori RF, circuiti RF ed altri circuiti critici RF.
Continua....
La capacità può essere facilmente variata facendo scorrere le
piastre (rotore) dentro e fuori la sezione fissa (statore), in
quanto la capacità è proporzionale alla sezione trasversale del dielettrico tra le piastre
collegate ai terminali opposti .
Un condensatore, in pratica, è costruito con una serie di piastre fisse e una serie di lastre in
movimento che ruotano su un albero.
