CIRUITI ELETTRICI IN PARALLELO
… studiare, studiare ed ancora studiare,
è il solo modo di capire quanto possa
essere grande sia la propria ignoranza!
Quando due o più componenti sono collegati in modo
indipendente ad una sorgente di tensione formano un
circuito parallelo .
Le due lampade, nella figura sottostante, sono in parallelo
tra loro e con la batteria .
Ogni percorso parallelo è chiamato ramo , ognuno con la
sua corrente individuale .
I circuiti in parallelo
hanno una tensione
comune in tutti i rami,
ma ogni singolo ramo
può avere delle correnti
diverse .
In un circuito parallelo, la
tensione è la stessa in tutti
i componenti.Nella figura (schema pittorico e l'equivalente
circuito a destra ), le due lampade sono collegate
direttamente ai terminali della batteria .
Questo è sempre il caso tipico dei circuiti paralleli .
.
Se avessimo 10 componenti ( essi possono non essere lampade ) collegati in parallelo
avremmo ciascun lato di ciascun componente collegato direttamente alla batteria ( o altra
sorgente )
CORRENTI DI RAMO
Ogni resistenza (o altro componente ) di un circuito parallelo è collegata da un conduttore
direttamente alla tensione della sorgente .
Ogni resistenza trarrà corrente dalla sorgente secondo la Legge di Ohm , I = E / R ,
per ogni ramo . La somma di tutte le correnti di ramo deve quindi essere uguale alla
corrente totale assorbita dalla sorgente .
La somma delle correnti di ramo coincide con la corrente totale .
Applicando la legge di Ohm , è importante notare che la corrente è pari alla tensione
applicata attraverso il circuito diviso per la resistenza tra due punti in cui la tensione
sia applicata .

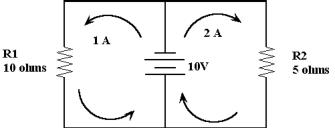

Nella figura a lato, una fem di 10 V è applicata
attraverso i 10Ω di R1, risultando una corrente
di 1 ampere, prelevata dalla batteria attraverso
R1 . Analogamente i 10 volt applicati ai 5Ω di
R2 causerà 2 ampere da trarre dalla batteria .
Le due correnti di ramo nel circuito sono 1A e 2A.
La corrente totale prelevata dalla batteria è di 3A.
Proprio come in un circuito avente una sola resistenza , il ramo che ha meno resistenza
elaborerà più corrente .
Se R1 e R2 fossero uguali, le due correnti di lato avrebbero lo stesso valore .
Per esempio, se R1 e R2 fossero entrambe 5Ω allora ogni ramo assorbirebbe 2A e la corrente
totale prelevata dalla batteria sarebbe di 4A .
La corrente può essere differente in circuiti paralleli aventi differenti resistenze perché la
tensione è la stessa in tutti i rami . Qualsiasi sorgente di tensione genera una differenza di
potenziale attraverso i suoi due terminali . Questa tensione ovviamente non si muove .
Solo i flussi di corrente scorrono nel circuito .
La tensione di sorgente è disponibile per muovere gli elettroni che si muovono in un
qualsiasi percorso chiuso collegato ai morsetti del generatore .
Quanta corrente scorre nei rami separati dipende dalla quantità di resistenza posta
su ogni ramo .
In un circuito in parallelo con qualsiasi numero di correnti di ramo, possiamo scrivere
un'equazione per il calcolo della corrente totale (It ) :
It = I1 + I2 + I3 + I4 ecc
Questa regola vale per qualsiasi numero di rami paralleli , sia che le resistenze siano uguali o
diverse.
Ad esempio:
Una resistenza R1 di 20 Ω, R2 di 40 Ω e R3 di 60 Ω sono collegate in parallelo e connesse ad
una tensione di alimentazione di 240 V. Qual è la corrente totale assorbita da questa rete ?
Calcoliamo le correnti di ramo per R1 , R2 e R3 :
IR1 = E/R1 = 240/20 = 12 Ampere
IR2 = E/R2 = 240/40 = 6 Amps
IR3 = E/R3 = 240/60 = 4 Amps
La corrente totale assorbita dalla rete 240 volt è la somma delle correnti di lato :
It = IR1 + IR2 + IR3 = 12 + 6 + 4 = 22 Ampere
