LA LEGGE DI OHM

… studiare, studiare ed ancora studiare, è il solo modo di capire quanto possa essere grande sia la propria ignoranza!

La Legge di Ohm La legge di Ohm descrive la relazione tra corrente , tensione e resistenza in un circuito elettrico . Legge di Ohm afferma :

La corrente in un circuito è direttamente proporzionale alla tensione e inversamente proporzionale alla resistenza .

Ricordando che: I = corrente E = tensione R = resistenza Utilizziamo i simboli riportati per scrivere un'equazione mostrante una proporzione diretta tracorrente e tensione. I = E Normalmente l'equazione di cui sopra si legge che ' è uguale a '.

Si può altrettanto facilmente e più comprensibilmente leggere come : I è direttamente proporzionale alla E. Insisto molto sulla proporzione diretta e la proporzione inversa e lo faccio perché è così importante capirle a fondo per poter affrontare equazioni più complesse . I = E Significa che se la tensione è aumentata o diminuita in un circuito allora la corrente aumenta o diminuisce dello stesso importo. Raddoppiando la tensione si raddoppia la corrente Dimezzare la tensione significa dimezzare la corrente. Questa è una proporzione diretta .

La legge di Ohm dice anche che la corrente è inversamente proporzionale alla resistenza . Questo può essere scritto come : I = 1 / R Ora 1 / R è una frazione con numeratore ( la parte superiore , ad 1 ) e un denominatore , R. 1 / R è una frazione come 1/4 , 1/2 e 3/ 8 sono frazioni . R è il denominatore della frazione. Cosa succede a tutta la frazione, se il denominatore cambia? Guarda: 1/2 , 1/3 , 1,4 , 1/5, 1/6 Come denominatore aumenta, diminuisce il valore della frazione . Infatti se il doppio denominatore la frazione è grande la metà . 1/4 è la metà della dimensione di 1 /2. I è uguale a 1 / R. Questa è una proporzione inversa . Se I è uguale a 1 / R e R è aumentato di dimensioni di tre volte, la frazione 1 / R risulterà un terzo della dimensione precedente , e poichè 1 / R è la corrente , questa sarà un terzo di prima. L'equazione completa per la legge di Ohm allora è : I = E / R Questa equazione , derivata dalla Legge Ohm , ci permette di trovare la corrente che scorre in ogni circuito se conosciamo la tensione ( E) e la resistenza ( R ) del circuito stesso. Ad esempio : Una resistenza di 20 ohm ha una batteria 10 volt collegato ai suoi capi. Quanta corrente scorre attraverso la resistenza ? I = 10/20 = 1/2 = 0,5 Ampere L'equazione I = E / R può essere trasposte in funzione di E oppure di I e quindi avremo E=IR (la mancanza di segno matematico significa che i membri sono moltiplicati tra di loro) ed anche R = V/I ( si potrebbe scrivere, meno comodamente V:I, cosa che sconsiglio vivamente). L'equazione I = E / R può essere trasposte in funzione di E oppure di I. Così i le tre equazioni saranno : I = E / R E = IR R = E / I

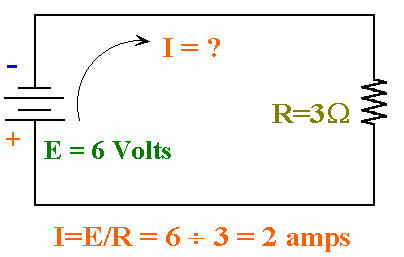

Per trovare I quando conosciamo E ed R :

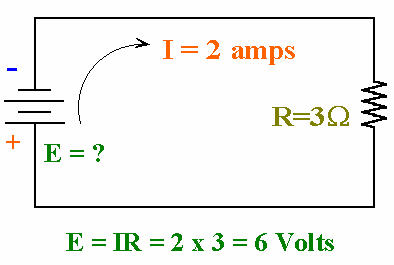

Per trovare E quando conosciamo sia I che R :

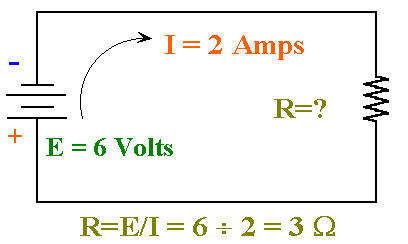

Per trovare R quando conosciamo sia I che E:
