LA RESISTENZA (3)
… studiare, studiare ed ancora studiare,
è il solo modo di capire quanto possa
essere grande sia la propria ignoranza!
I VALORI, LE TOLLERANZE ED
IL CODICE COLORI DELLE RESISTENZE
Le resistenze sono componenti elettronici molto piccoli.
A volte troppo piccoli per scriverci sopra il loro valore di
resistenza. Su ogni resistenza viene stampata una serie
di strisce colorate che indicano il suo valore e la codifica
della tolleranza. La tolleranza è la percentuale di errore,
di cui il resistore può variare dal suo valore codificato .
Le resistenze sono fabbricate in quelli che vengono
chiamati valori preferiti . Di solito quando ci occorre un
certo valore di resistenza in ohm e normalmente si
sceglie una resistenza con il valore preferito più vicino .
Se si desidera una resistenza di valore esatto che non
corrisponde ad uno qualsiasi valore preferito, si utilizzerà
una resistenza variabile da regolare utilizzando un
ohmmetro .
In una serie, ci sono solo dei valori di base, che poi
dovranno essere moltiplicati per i valori di decade, quali
1, 10, 100, 1000, 10.000, 100.000 ,1.000.000 e per 10.000.000 (normalmente moltiplicatori
più alti non sono supportati dai costruttori e bisogna attingere a delle resistenze speciali,
fuori standard).
La serie più semplice resistenze ha solo 12 valori, ad esempio 1.0, 1.2 , 1.5, 1.8 ,2.2 , 2.7 ,
3.3, 3.9 , 4.7 , 5.6 , 6.8 , 8.2 . Questa serie indica solo i valori e non i moltiplicatori che
possono seguire i valori sopra descritti, formando 120Ω, 2200Ω (2,2KΩ), 33.000Ω (33KΩ)
e così via. Questa serie è chiamata la serie E12.
Una nuova serie denominata E24 ha 24 valori standard e tolleranze più strette di
E12. La Serie E24 ha come valori base :
1
1,1
1,2
1,3
1,5
1,6
1,8
2,0
2,2
2,4
2,7
3,0
3,3
3.6
3,9
4,3
4,7
5,1
5,6
6,2
6,8
7,5
8,2
9,1
Faccio notare che ci sono altre serie di valori, aventi passo di variazione tra un valore e l'altro
molto più stretti, ma che adesso non ritengo di dover elencare, rimandandovi al Web per gli
opportuni approfondimenti.
Riguardo alle tolleranze, rispetto al valore standard dichiarato, ogni serie sarà caratterizzata
come segue:
E12
12 valori al 10% di tolleranza
E24
24 valori al 5% di tolleranza
E48
48 valori al 2% di tolleranza
E96
96 valori all'1% di tolleranza
E192 192 valori allo 0,5% 0,25% 0,1% ed altre ancor più piccole
Un altro parametro che caratterizza le resistenze, è la loro capacità di dissipare la potenza,
per questo ( come si vede in figura), le resistenze vengono costruite di dimensioni diverse,
indipendentemente dal loro valore.
Resistenze possono avere il loro valore caratterizzato da 4 o 5 bande colorate .
Come si riconosce il loro valore?
Innanzitutto si identifica quale banda di colore è la più vicina al bordo del corpo.
Quello è il primo valore da prendere in considerazione per la determinazione del valore
resistivo.
Nel caso di 5 bande colorate, l'ultima banda reppresenta il coefficiente di temperatura del
dispositivo e la penultima la tolleranza. Nel caso di 4 bande colorate, l'ultima banda
rappresenta la tolleranza.

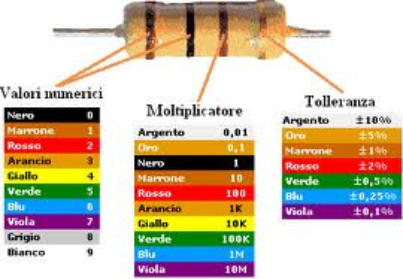

Il codice colore, è necessario impararlo a memoria :
NERO
0
VERDE
5
MARRONE
1
BLU
6
ROSSO
2
VIOLA
7
ARANCIO
3
GRIGIO
8
GIALLO
4
BIANCO
9
La banda di tolleranza di un resistore è
codificata :
ORO
5%
ARGENTO
10%
MARRONE
1%
ROSSO
2%
Esempio 1 :
Una resistenza ha 4 bande colorate . Da sinistra a destra le bande sono colorate :
Giallo , viola , giallo e oro
Il primo numero significativo è : 4
La seconda cifra significativa è la seguente: 7
Il terzo gruppo è il moltiplicatore , in questo caso 4 , e significa aggiungere quattro zeri .
Così otteniamo 470.000 ohm o 470kΩ .
La tolleranza è ( oro ) + / - 5 % .
Così il valore finale della resistenza è 470kΩ + / -5 % .
Esempio 2 :
Una resistenza ha 5 bande colorate . Da sinistra a destra le bande sono colorate :
Verde , Blu , Nero , Rosso , Marrone
La prima cifra significativa è : 5 .
La seconda cifra significativa è : 6 .
La terza cifra significativa è : 0 .
Il moltiplicatore nella quarta fascia è 2 ( aggiungere due zeri ) .
Così otteniamo 56.000 ohm o 56KΩ .
La banda di tolleranza è 1 , quindi tolleranza 1 % .
Così il valore finale della resistenza è 56KΩ + / - 1 %
CONDUTTANZA
Non preoccupatevi per il termine ' conduttanza ' . Ve lo dò' solo per informazione e potrete
vedere di tanto in tanto questo termine
Per alcuni risulta più conveniente lavorare in termini di facilità con cui una corrente può
essere fatta fluire , piuttosto che ragionare con l'opposizione al flusso di corrente
(resistenza ) .
La conduttanza è semplicemente il reciproco della resistenza.
Il simbolo per conduttanza è 'G' e G = 1 / R. La conduttanza è misurata in Siemens ' S '
Il termine 1 / R è semplicemente 1 diviso la resistenza , dando la conduttanza in Siemens
RESISTENZE

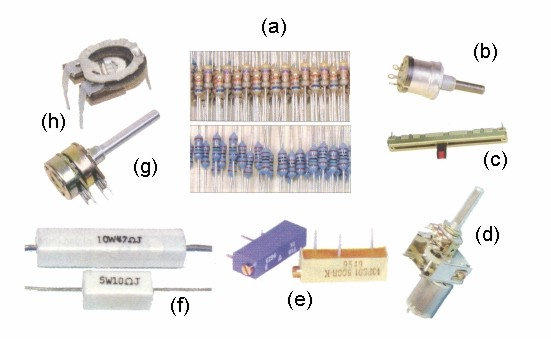

Qui di seguito sono raffigurati alcuni dei tipi e dimensioni nelle quali le resistenze
sono confezionate.
Le resistenze possono essere variabili, queste sono chiamati reostati , potenziometri
o resistenze variabili semplicemente.
Le resistenze in figura non sono mostrate in scala.
( a) Resistenze da ¼Watt e ½Watt.
( b ) Un resistore variabile o potenziometro .
( c ) Una resistenza variabile a ' cursore '.
( d ) Un resistore variabile motorizzato .
( e) Un resistore variabile multigiro da circuito stampato (trimmer).
( f) Un resistore di alta potenza a filo.
( g) Due potenziometri montati sullo stesso albero .
( h ) Un resistore variabile da circuito stampato (trimmer).
L'unica ragione per la quale le resistenze siano grandi è perchè possano dissipare
( dar via al loro ambiente ) il loro calore. Aggiungo questo solo perché una resistenza
fisicamente grande non significa che sia una grande resistenza .
