RETI CAPACITIVE - ESERCIZI DI VERIFICA
Un condensatore piano, con dielettrico avente εr = 5,5, ha
le armature di area 0,04 m2 e distanti tra loro 3 mm.
Il condensatore è stato caricato con Q = 0,2 μC.
Calcolare la capacità del condensatore, la tensione ai capi,
l’energia elettrostatica immagazzinata, l’intensità del campo
elettrico interno, la tensione massima sopportabile dal
dielettrico se la sua rigidità dielettrica è di 25 kV/mm.
[Risultati: C = 0,649 nF; V= 308 V; W = 30,8 μJ;
E = 102,7 kV/m; VM = 75 kV]
Esercizio
Esercizio

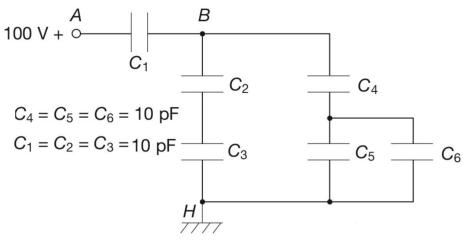

Data la rete capacitiva di figura , calcolare la capacità vista tra i punti
A e H, la carica del condensatore equivalente, le cariche e le tensioni dei vari
condensatori.
[Risultati: Ceq= 5,39 pF; QT= 539 pC; V1= 53,9 V; V2= 23,1 V; V3= 23,1 V;
V4= 30,8 V; V5= 15,4 V; V6= 15,4 V; Q1= 539 pC; Q2= 231 pC; Q3= 231 pC;
Q4= 308 pC; Q5= 154 pC; Q6= 154 pC]
Esercizio

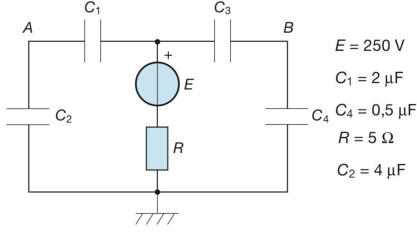

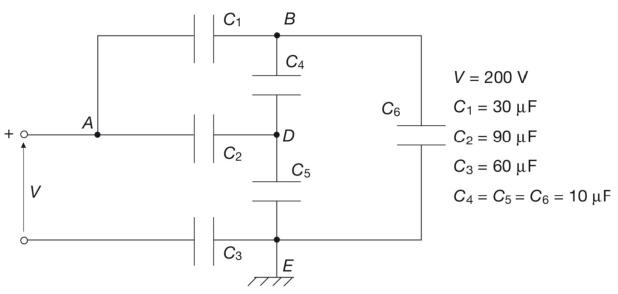

Per il circuito di figura calcolare il valore della capacità C3 per il quale si ha
VAB = – 50 V; calcolare inoltre le tensioni e le energie elettrostatiche dei vari
condensatori.
[Risultati: C3= 0,571 μμF; V1= 166,7 V; V2= 83,3 V; V3= 116,7 V; V4= 133,3 V;
W1= 27,8 mJ; W2= 13,9 mJ; W3= 3,89 m J; W4= 4,44 mJ]
Esercizio

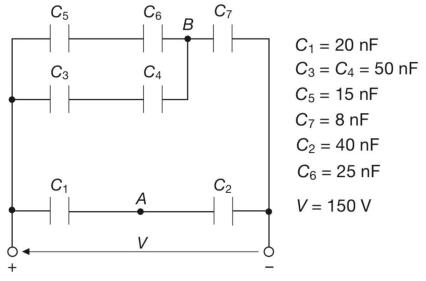

Della rete capacitiva di figura calcolare la capacità e la carica del
condensatore equivalente, l’energia elettrostatica totale e la d.d.p. tra i
punti A e B
[Risultati: Ceq = 19,8 nF; QT = 2973 nC; Wt = 223uJ; Vab = -71.7V]
Esercizio

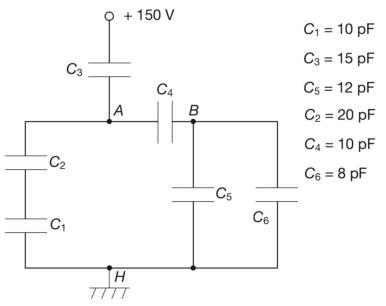

Mediante l’applicazione del teorema di Millmann risolvere la rete di figura,
calcolando le tensioni e le cariche dei vari condensatori
[Risultati: V1= 52,9 V; V2= 26,5 V; V3= 70,6 V; V4= 52,9 V; V5= 26,5 V;
V6= 26,5 V; Q1= 529 pC; Q2= 529 pC; Q3= 1059 pC; Q4= 529 pC;
Q5= 318 pC; Q6= 212 pC]
Esercizio

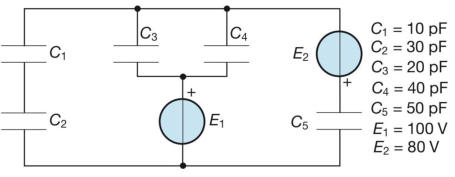

Risolvere la rete di figura, calcolando le cariche dei vari condensatori
mediante i seguenti metodi: principi di Kirchhoff, sovrapposizione degli effetti,
teorema di Millmann.
[Risultati: Q1= 0,128 nC; Q2= 0,128 nC; Q3= 1,66 nC;
Q4= 3,32 nC; Q5= 4,85 nC]
Esercizio
Calcolare la capacità equivalente, la carica e l’energia totali del circuito
capacitivo di figura.
[Risultati: Ceq= 13,04 μF; QT = 2,608 mC; WT = 0,2608 J]
Esercizio

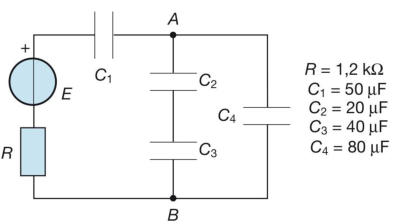

Per il circuito in figura, calcolare il valore che deve assumere la f.e.m. E del
generatore, in modo che si abbia, a regime, VAB = 70 V.
[Risultato: E = 200 V]
Esercizio

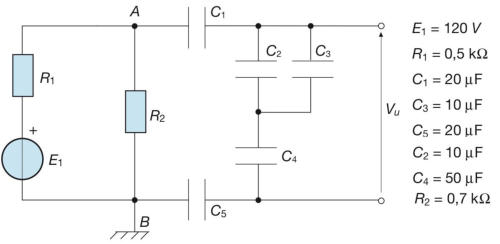

Per la rete in figura calcolare, a regime: la tensione VAB, la capacità
equivalente, la tensione d’uscita Vu, le tensioni e le energie di tutti i
condensatori, la carica e l’energia elettrostatica totali.
[Risultati: VAB = 70 V; Ceq = 5,88 μF; Vu = 28,8 V; V1 = 20,6 V; V2 = 20,6 V;
V3 = 20,6 V; V4 = 8,2 V; V5 = 20,6 V; W1 = 4,24 mJ; W2 = 2,12 mJ;
W3 = 2,12 mJ; W4 = 1,68 mJ; W5 = 4,24 mJ; QT = 412 μC; WT = 14,4 mJ]
