FORME D’ONDA DELLA CORRENTE ELETTRICA
In generale la corrente elettrica in un circuito può variare nel
tempo; questa variabilità fa sì che l’intensità di corrente istan-
-tanea i diventi una funzione del tempo t.
La relazione i = f(t), rappresentata sul piano cartesiano (t, i),
indica la forma d’onda della corrente e visualizza l’andamento
della corrente nel tempo.
I circuiti elettrici ed elettronici possono funzionare, in teoria,
con grandezze elettriche aventi una qualsiasi forma d’onda; in
pratica vi sono però delle forme d’onda più ricorrenti, alcune
delle quali sono riportate nelle figure 2, 3, 4, 5, 6 e 7.
•

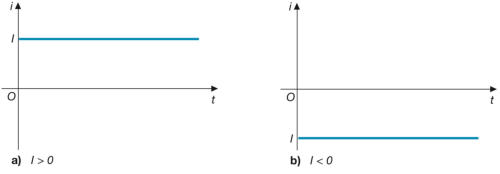

corrente continua (figura 2): il valore della corrente si mantiene costante nel tempo;
il segno positivo indica la circolazione secondo il verso convenzionale, quello negativo
il verso opposto;
•
corrente alternata sinusoidale (figura 3): il valore della corrente cambia nel tempo
secondo una legge sinusoidale che si ripete periodicamente, alternando semionde
positive ad altre negative; di conseguenza, cambia periodicamente anche il verso di
percorrenza della corrente;
•
corrente sinusoidale raddrizzata a doppia semionda (figura 4): la legge di variazione è
ancora sinusoidale, ma le semionde sono tutte positive e, quindi, la circolazione della
corrente avviene sempre lungo il verso convenzionale.
[2]
corrente continua
[3]
[4]
[5]
[6]
[7]
corrente
alternata
sinusoidale
corrente alternata sinusoidale
raddrizzata a doppia semionda
corrente alternata sinusoidale
raddrizzata a semplice semionda
corrente
rettangolare
simmetrica
corrente rettangolare raddrizzata
a semplice semionda
•
corrente sinusoidale raddrizzata a semplice semionda (figura 5): non è consentita la
circolazione delle semionde negative; nei corrispondenti intervalli di tempo l’intensità
di corrente è nulla;
•
corrente rettangolare simmetrica (figura 6):la corrente assume valori alternativamente
positivi e negativi, con semionde di pari durata, durante le quali l’intensità di corrente
rimane costante;
•

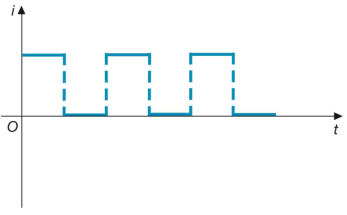

corrente rettangolare raddrizzata a semplice semionda (figura 7): rispetto al caso
precedente mancano le semionde negative; nei corrispondenti intervalli di tempo
l’intensità di corrente è nulla.
Le forme d’onda che si ripetono dopo un determinato intervallo di tempo sono dette
periodiche. Elementi caratteristici di una grandezza periodica sono il periodo e la
frequenza, così definiti:
• il periodo è l’intervallo di tempo dopo il quale la grandezza riprende lo
stesso andamento; si misura in secondi o nei suoi multipli e sottomultipli;
• la frequenza è il numero di periodi nell’unità di tempo e quindi rappresenta
il numero di cicli descritti in 1s; si misura in hertz (Hz).
Se, per esempio, una grandezza ha periodo T = 1/50 s, è evidente che in un
secondo il periodo si ripeterà 50 volte, ossia sarà f = 50 Hz. Questo valore è quello
caratteristico della corrente alternata utilizzata nella maggior parte delle applicazioni
elettriche civili e industriali, mentre per gli apparati elettronici (per esempio, nel campo
delle telecomunicazioni) si usano segnali con frequenza molto più elevata.
In generale il periodo e la frequenza sono legati alla relazione f = 1/T
FORME D’ONDA E DENSITA’ DI CORRENTE
Densità di corrente
Si consideri una corrente di intensità I che circoli attraverso un conduttore di sezione
trasversale S, ipotizzando una distribuzione uniforme delle cariche lungo la
sezione.
Si definisce densità di corrente J il rapporto tra l’intensità di corrente e l’area
della sezione stessa, misurata normalmente in ampere su millimetri quadrati:
[4]
L’esame dell’espressione [4] permette di capire il significato di densità di corrente: il suo
valore rappresenta l’intensità di corrente che interessa l’unità di sezione del conduttore.
Per esempio, una densità di corrente di indica che, mediamente, passano 5 A per
ogni millimetro quadrato di superficie trasversale di conduttore.
La densità di corrente rappresenta un indice di sfruttamento della sezione: un elevato
valore di J indica una maggiore corrente a parità di sezione oppure una minore sezione a
parità di corrente. Come si vedrà in seguito, è necessario limitare il valore della densità di
corrente per contenere le perdite di potenza nel conduttore e il conseguente riscaldamento.
Conoscendo la densità di corrente e l’area della sezione è immediato il calcolo dell’intensità
di corrente:
