ELETTRONICA DIGITALE
… studiare, studiare ed ancora studiare,
è il solo modo di capire quanto possa
essere grande sia la propria ignoranza!
PORTE LOGICHE
PORTE LOGICHE ELEMENTARI
Le porte logiche elementari OR, AND e NOT sono circuiti elet-
-tronici che eseguono le tre operazioni booleane elementari:
somma, prodotto e negazione.
Nella tabella a lato, sono riportati, per
le porte a due ingressi, i simboli, clas-
-sificati secondo le varie normative, la
funzione booleana svolta e la tabella
della funzione fornita dai costruttori
con i datasheet, disponibili anche
online.
Esistono in commercio circuiti integrati contenenti porte logiche
elementari con più ingressi.
La NOT è l’unica porta che ha un solo ingresso.
Sempre in figura a lato, si trova la piedinatura di alcuni integrati
fornita dai costruttori con i datasheet.

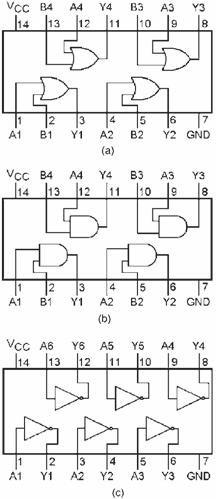

Piedinatura degli integrati
(a) 7432 (porte OR),
(b) 7408 (porte AND),
(c) 7404 (porte NOT).
Porte logiche universali
Le porte logiche universali NAND e NOR svolgono le relative
operazioni universali booleane.
I simboli, la funzione booleana svolta e la function table fornita
dai costruttori sono indicati nella sottodtante tabella.
Gli integrati più utilizzati sono 7400 e 7402 dei quali la sottosta-
-nte figura ne riporta la piedinatura.
Piedinatura degli integrati
(a) 7400 (porte NAND) e
(b) 7402 (porte NOR).
Porte XOR e XNOR
La XOR è collocata dai costruttori
nella categoria dei circuiti matematici
perché somma due bit nel sistema
di numerazione binario, infatti l’uscita
è 1 se uno dei due ingressi è 1,
mentre è 0 se sono entrambi allo
stesso livello.
La XNOR invece indica con l’uscita
quando i due ingressi sono allo stesso
livello, quindi esegue una compara-
-zione degli ingressi.
Nella sottostante tabella sono riportati
simboli e le tabelle della verità.
In figura a lato è proposta la piedina-
-tura degli integrati che li contengono

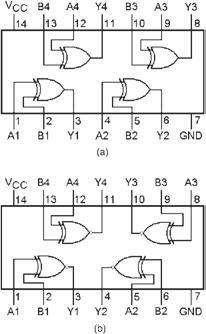

Piedinatura del circuito integrato
(a) 7486 (porte XOR)
e (b) 74266 (porte XNOR
Simboli delle porte logiche, funzione booleana svolta e function table fornita dai costruttori.
Porta
Logica
Simbolo
MIL/STD
Simbolo
ANSI/IEEE/IEC
Funzione
booleana
Tabella della funzione
OR
Y=A+B
AND
Y=AB
NOT
Y=A
NAND
Y=AB
NOR
Y=A+B
XOR
Y=AB+AB
XNOR
Y=AB+AB
=A + B
