SCHEMA VFO 5

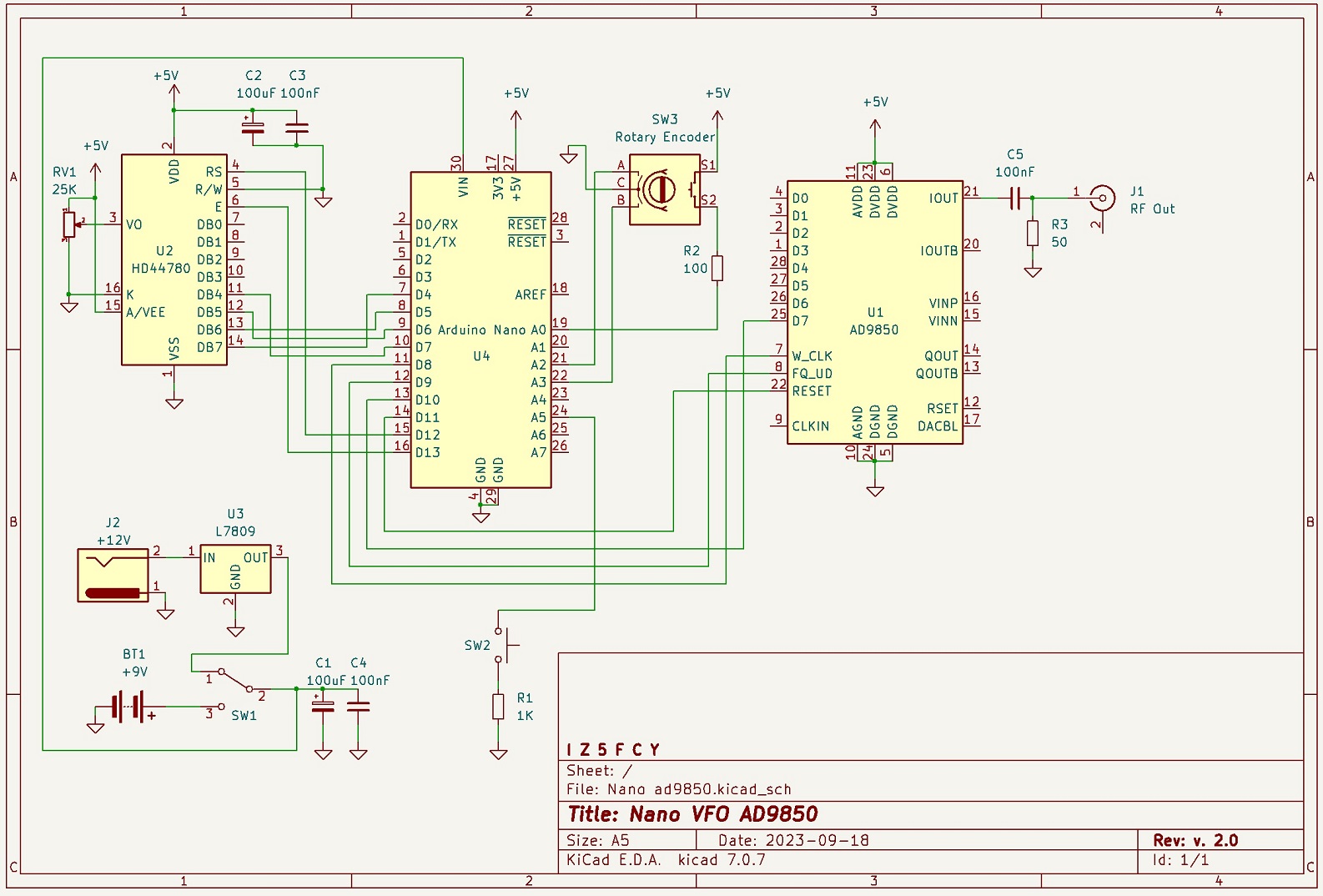

Ecco lo schema elettrico, abbastanza semplice e senza inutili fronzoli,
potrai vederlo a pagina intera facendoci ‘click’ sopra.
Sebbene l’ AD9850 consenta anche un ingresso parallelo (D0-D7), nel nostro
caso viene adottato il suo ingresso seriale alternativo.
La sintonia viene affidata a un Rotary Switch meccanico (SW3), provvisto anche
di un pulsante coassiale con l’albero di rotazione.
Il display U2, tramite il potenziometo RV1, determina il suo livello di chiaro/scuro.
L’uscita RF, affidata al connettore SMA (J1), è disaccoppiata dall’ A9850 tramite
un condensaore e caricata con R3.
