schema VFO 1

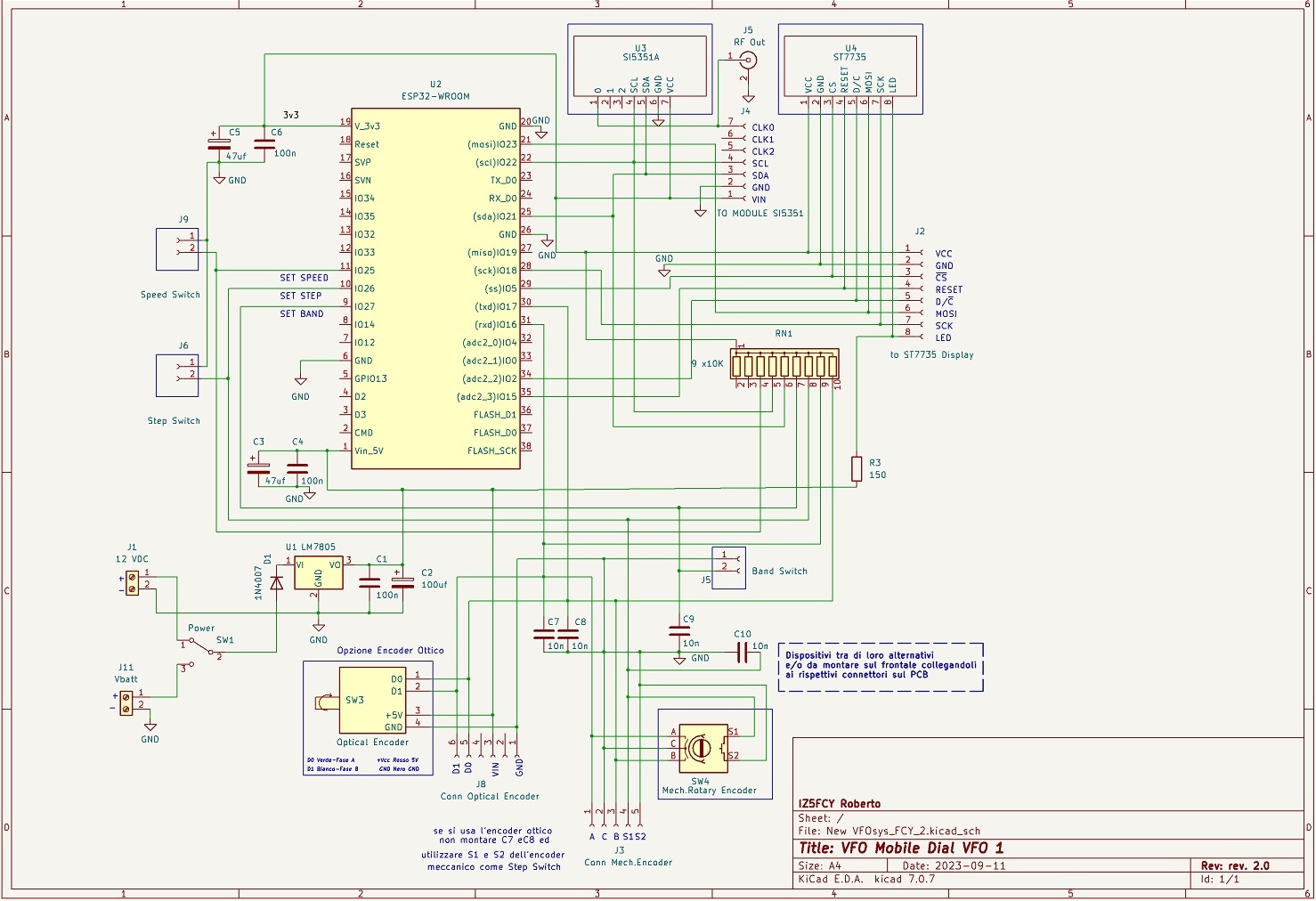

Vengo a mostrarvi lo schema elettrico del VFO in oggetto.

Schema che con un click, potrete aprire ad una maggiore dimensione.

Occorre tener presente che diversi componenti non risiedono sulla scheda, ma

bensì sul frontale e quindi sono stati disegnati circoscritti da un rettangolo.

Fa eccezione il modulo Si5351, si collega internamente alla scheda tramite il

connettore J4 ed invece il display ST7735 tramite il connettore J2 con un corto

‘flat cable’ tra la scheda ed il display, solidale con il frontale.

La scheda supporta sia un encoder ottico (SW3) collegato tramite J8 che un

encoder meccanico (SW4), che utilizza il connettore J3.

Entrambi gli encoder NON devono essere montati simultaneamente.

I tre pulsanti, adopereranno i connettori a due poli J9 (per lo ‘Speed Switch’), J6

(per lo Step Switch) e J5 (per il ‘Band Switch’).

J1 e J11 sono utizzati per le fonti di alimentazione ( ‘Battery’ ed ‘External Power’)

Selezionati dallo switch SW1.
