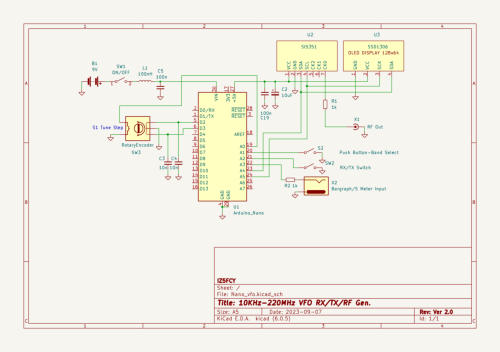

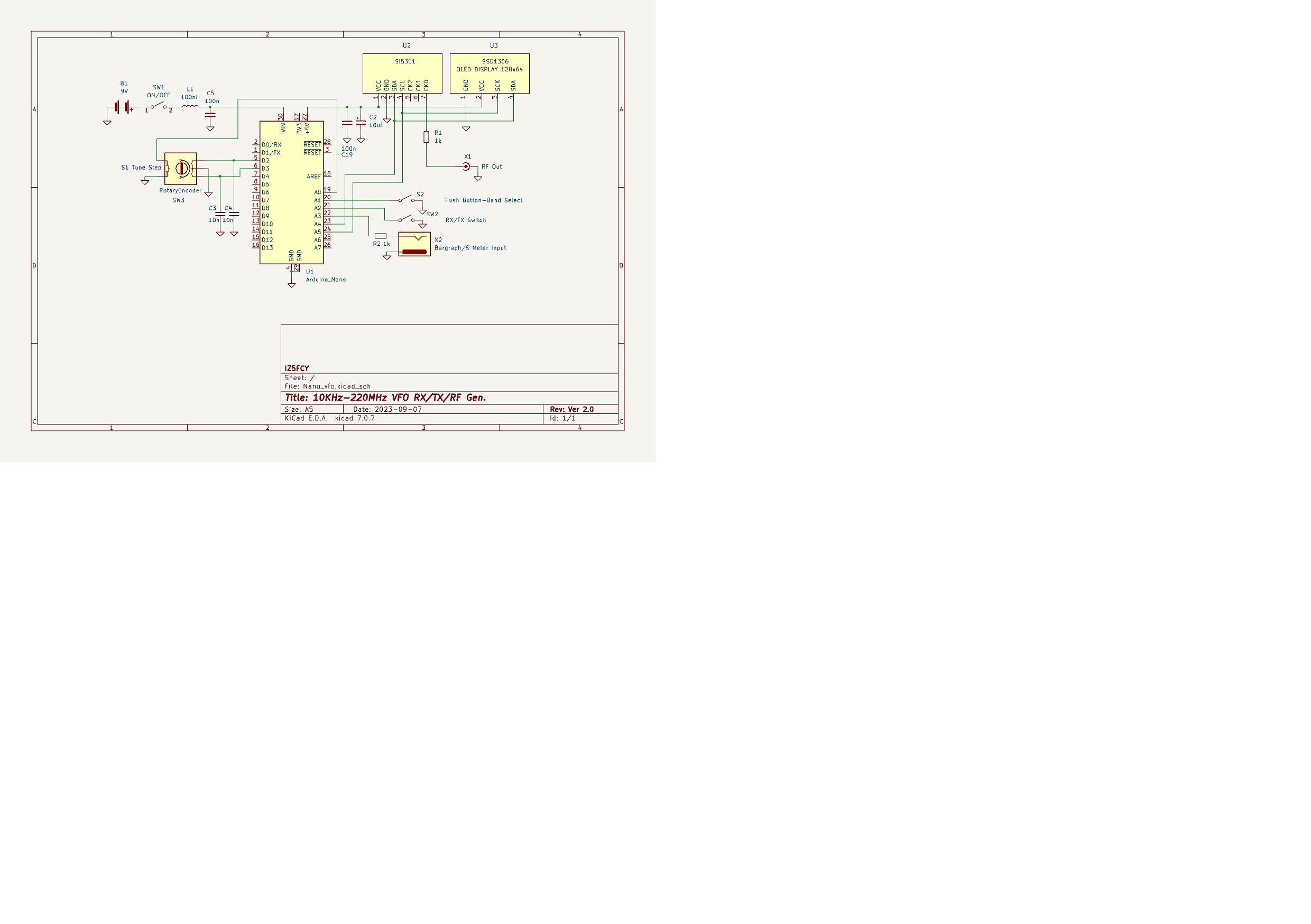

schema VFO
Quello che adesso vi mostro è lo schema del Nano VFO ed a seguire la relativa
Lista Componenti (BOM).
Componenti e materiali di consumo
1
Condensatore 10 μF
1
Induttore 100 uH
2
Interruttore a levetta, SPDT
1
JACK RCA per ingresso ‘S’ Meter
1
Connettore SMA per USCITA RF
3
Condensatore 100 nF
1
Adafruit SSD1306 128X64 OLED DISPLAY
2
Condensatore 10 nF
1
Breadboard (generico) o
PCB
1
Adafruit SI5351 CLOCK GEN MODULE
1
Resistenza 1k ohm
1
Arduino Nano R3
1
Encoder rotativo con pulsante
