utilizzo del VFO

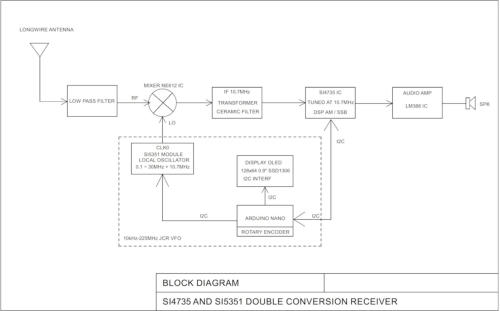

Ricevitore a doppia conversione:
Per chiunque sia interessato a realizzare un ricevitore a doppia conversione con
SI5351 e SI4735(32), questo è lo schema a blocchi dei ricevitori che ho costruito e
funziona alla grande. Utilizzando il VFO 10kHz-225MHz VFO. Il mixer è il popolare
circuito integrato NE602 / SA612.
Versione alternativa (SH1106 - display più grande 1.3"):
LU1AGP Pablo ha fatto alcuni adattamenti al codice in modo che il progetto
originale ora supporti il display OLED da 1,3 "SH1106, l'ingresso di tasto CW,
ha meno passaggi e le uscite CLK1 / CLK2 attivate per 2 frequenze intermedie
di USB / LSB. Per scaricare questa versione alternativa clicca qui.
Note: in questa versione il PIN A6 di Nano viene utilizzato per l'ingresso CW
Keying (on/off della portante RF) ed è un ingresso PULLUP, quindi si attiva
quando è collegato al GND. Inoltre, CLK1 e CLK2 emettono una frequenza IF
fissa (BFO) per applicazioni SSB.
La cartella contiene lo sketch principale, il firmware del file
esadecimale e la libreria SH1106.
Disposizioni:
Ruotare l'encoder rotativo per regolare la frequenza verso l'alto o verso il basso.
Premere il pulsante 1 per modificare l'accordatura del passo di frequenza. I passi
disponibili sono 1Hz, 10Hz, 1kHz, 5kHz, 10kHz e 1MHz.
Premere il pulsante 2 per sfogliare (selezionare) i preset a 20 bande o accedere alla
modalità generatore.
Accendere/spegnere l'interruttore SW 2 per passare dalla modalità RX alla moda-
-lità TX. Modalità RX = SW 2 Open e TX mode = SW 2 Closed to GND.
In modalità TX, il valore IF non viene aggiunto/sub dall'uscita RF.
Questo è ideale per l'uso in ricetrasmettitori QRP Homebrew.
Collegare il segnale di uscita S-Meter dalla radio al connettore X2 (ingresso S-
Meter). Questo ingresso ha una sensibilità regolabile, il guadagno deve essere
regolato in Sketch, accettando segnali da 500mV a 5V (max).
Problema noto: se si blocca nel testo di inizializzazione, commentare (mettere un
//) alla riga 77 statup_text ();
Nota sulle preferenze dell'utente:
-È possibile modificare i seguenti elementi :
•
#define IF 455 //Inserisci la tua frequenza IF, es: 455 = 455kHz,
10700 = 10.7MHz, 0 = per convertire direttamente il ricevitore o il generatore
RF, + aggiungerà e - sottrarrà l'offset IF.
•
#define BAND_INIT 7 //Immettere la banda iniziale (1-21) all'avvio, es: 1 =
Generatore di freq, 2 = 800kHz (MW), 7 = 7,2 MHz (40 m), 11 = 14,1 MHz
(20 m).
•
#define XT_CAL_F fattore di calibrazione 33000 /Si5351, regolare per ottenere
esattamente 10MHz. Aumentando questo valore diminuirà la frequenza e
viceversa.
•
#define S_GAIN 303 //Regola la sensibilità dell'ingresso A/D del misuratore di
segnale: 101 = 500mv; 202 = 1v; 303 = 1,5 V; 404 = 2v; 505 = 2,5v; 1010 = 5V
(max).
•
#define tunestep A0 //Il pin utilizzato dal pulsante tune step.
•
#define banda A1 //Il pin utilizzato dal pulsante del selettore di banda.
•
#define rx_tx A2 //Il pin utilizzato dal selettore RX / TX, RX = interruttore aperto,
TX = interruttore chiuso a GND. Quando in TX, l'IF non viene considerato.
•
#define adc A3 //Il pin utilizzato dall'ingresso A/D del misuratore di segnale.
