Trasmettere sulle Onde Corte con Arduino

Ogni legno ha il suo tarlo.

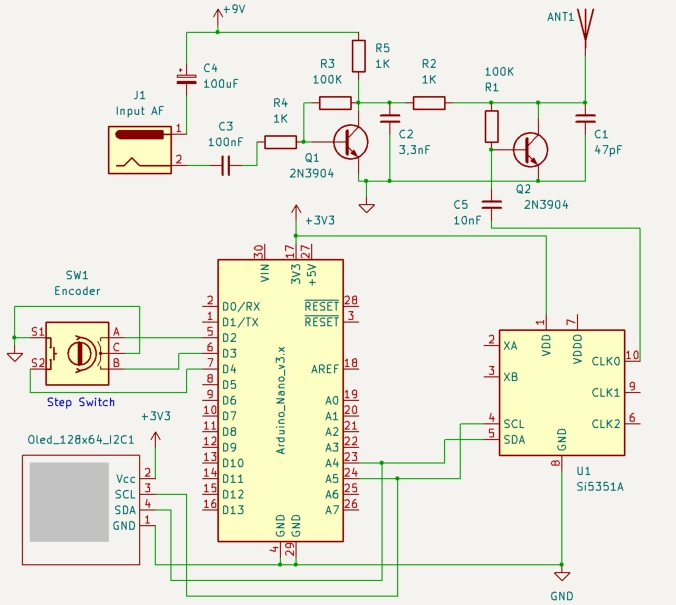

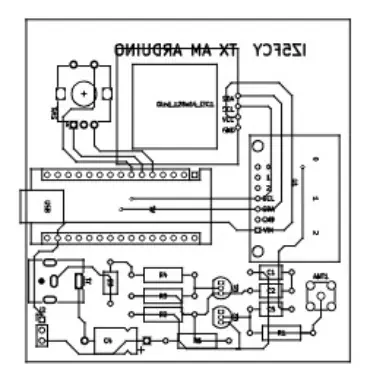

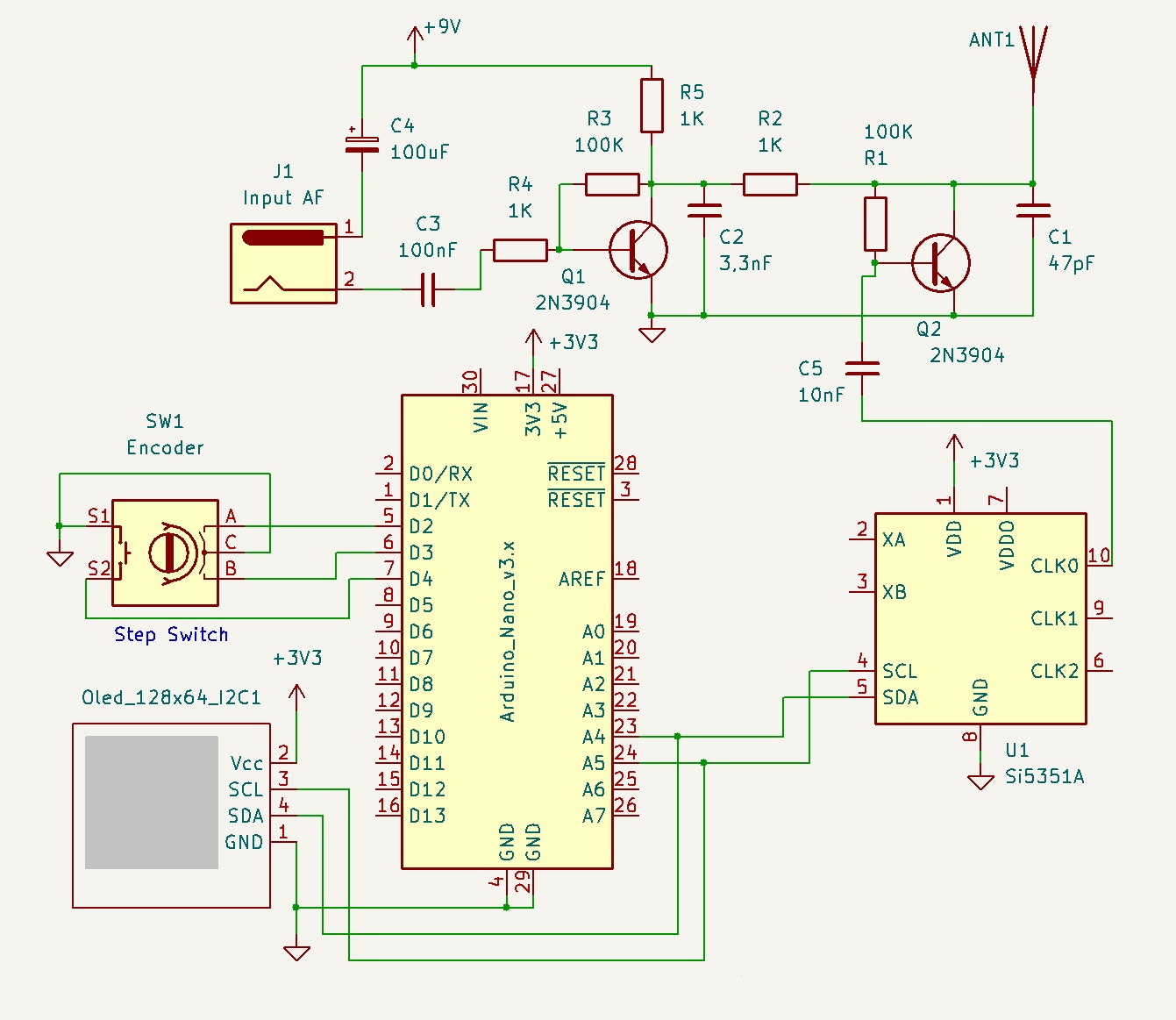

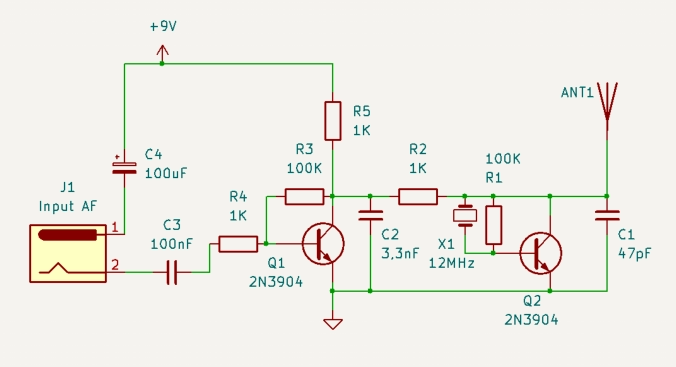

Un semplice trasmettitore è costituito da una sorgente audio e da un segnale portante (generato da un cristallo o un risonatore ceramico). Il segnale audio viene miscelato con il segnale generato dall'oscillatore e quindi trasmesso. La sorgente audio può essere un microfono o un'uscita audio da qualsiasi dispositivo come smartphone, computer, lettore CD, ricevitore FM ecc. I circuiti sottostanti mostrano due circuiti a onde corte molto basilari. Forniscono una potenza molto bassa e possono raggiungere a malapena circa 2 metri. Lo schema sottostante può essere utilizzato con oscillatore a cristallo. Lo puoi usare se vuoi lavorare con una frequenza fissa (8MHz, 12MHz, 13.56MHz ecc.). Nel caso, vogliate un trasmettitore in modulazione di ampiezza a bassissima potenza (giusto per condurre test ed esperimenti), potete sostituire il quarzo con un generatore del tipo SI5351, che tramite un microprocessore Arduino Nano, coprirete l’intera gamma HF da 3 a 30 MHz a step e valori di frequenza variabile, tramite un economicissimo switch encoder meccanico, dotato di switch a pressione . Lo schema è qui sotto rappresentato: Io stesso ho sviluppato un semplice circuito stampato, qui rappresentato e, per il quale fornisco i files Gerber, per chi voglia costruirlo. A completamento delle informazioni, allego anche i files compressi del programma, relativo al microprocessore Arduino Nano.
