Generazione Digitale SSB

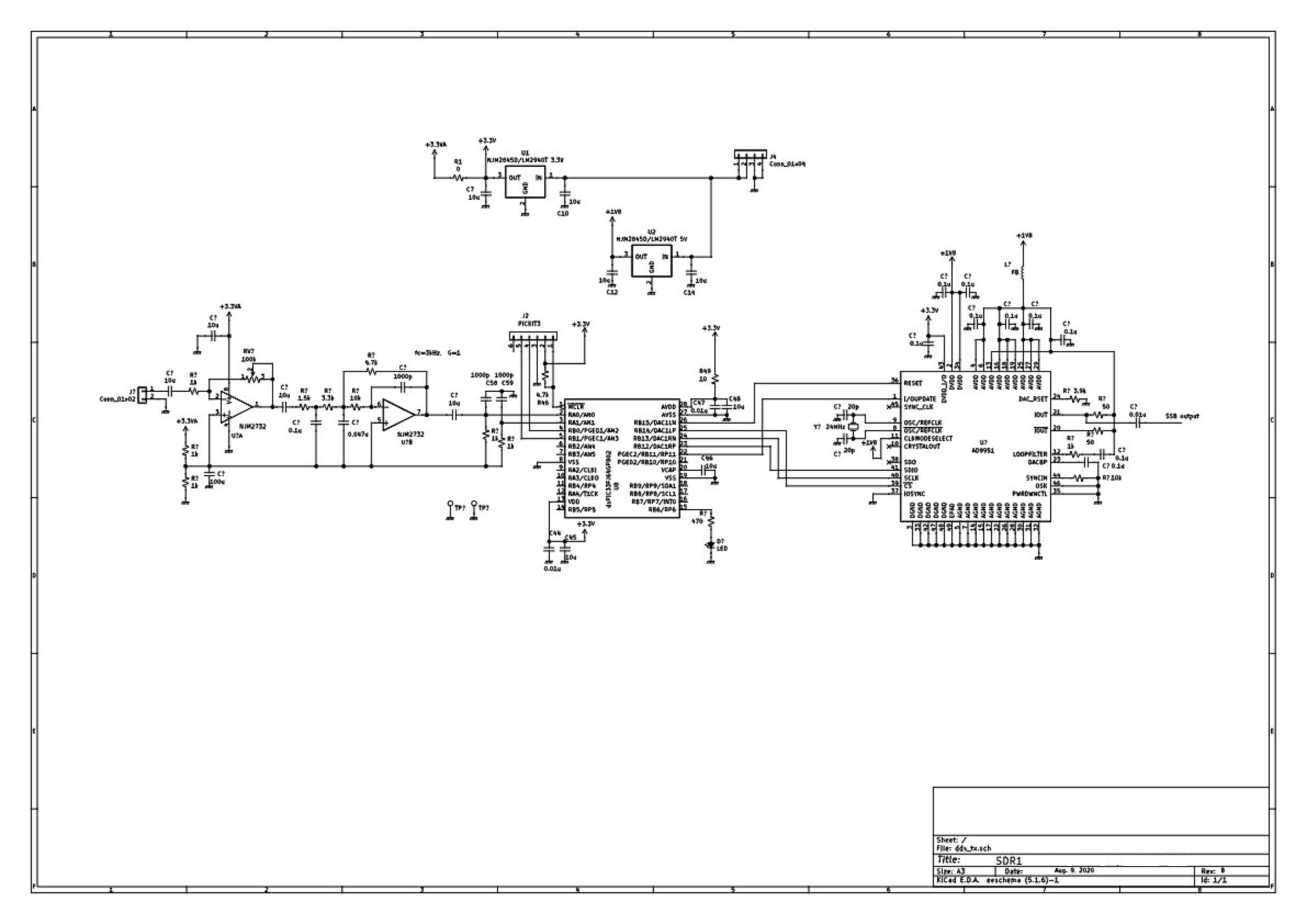

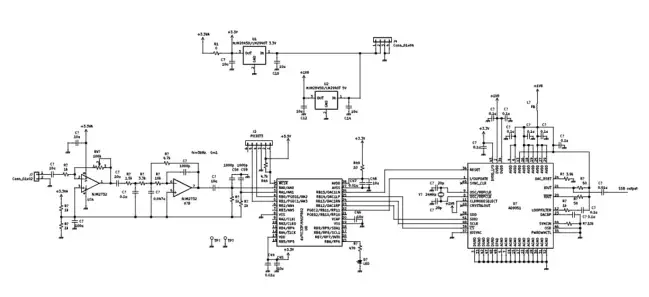

Prototipo di generatore SSB completamente digitale
Come mostrato nell'articolo precedente, il software ha eseguito l'elaborazione della trasformazione
polare dopo l'elaborazione AF PSN e ha aggiunto codice per controllare il DDS impostando il valore
assoluto come ampiezza e la somma del valore derivato di fase e della frequenza portante come
frequenza.

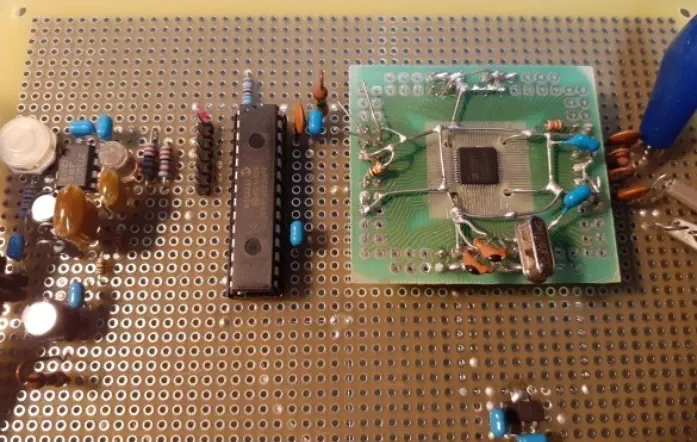

Questa è la scheda prototipo, sulla quale sono stati effettuati test e misure

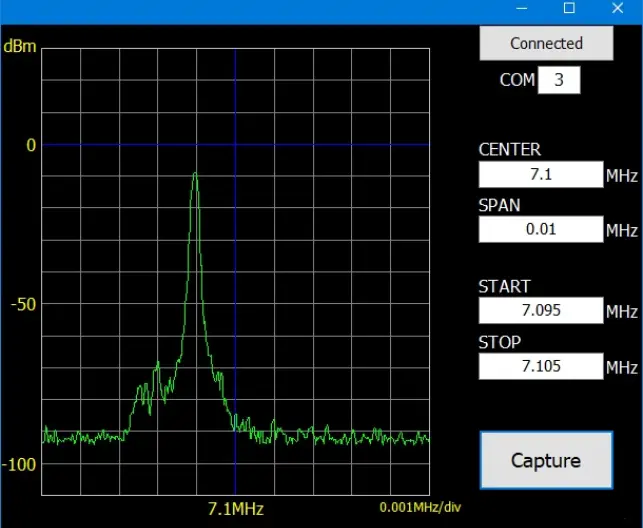

Frequenza portante di conferma dello spettro:
•
modalità 7,1 MHz
•
banda LSB
•
300Hz - 2800Hz
•
ingresso: onda sinusoidale 1kHz
La banda laterale inversa e la perdita del vettore non possono essere affatto confermate.
Il fronte di risalita della banda, probabilmante sembra essere dovuto al rumore.
Mi chiedo se sia naturale renderlo come quello nella foto sopra, comunque ritengo che possa
essere migliorato utilizzando un ulteriore substrato, anzichè i soliti classici 2 strati.
