AD9910 Signal Generator

IZ5FCY

A casa dei suonatori non andar per serenate

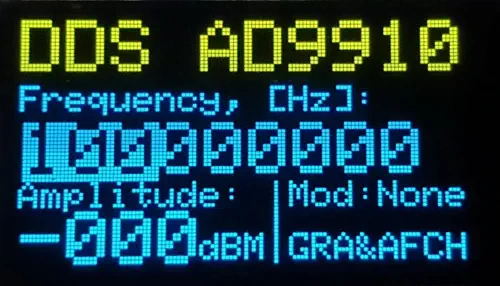

DDS9910 & Arduino Sulla scheda sono installati due convertitori di livello ad alta velocità, che (oltre al controllo tramite il bus SPI) consentono di controllare il DDS tramite interfaccia parallela. In questo modo è possibile utilizzare tutte le funzioni senza fili inutili e senza collegare ulteriori circuiti esterni. Lo Shield è dotato di un display OLED rimovibile da 0,96".

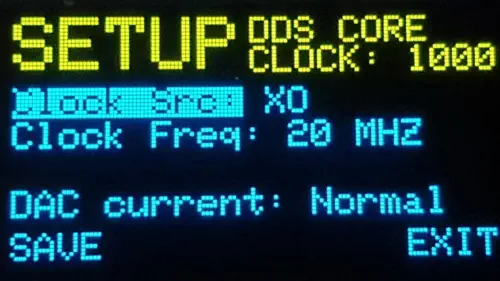

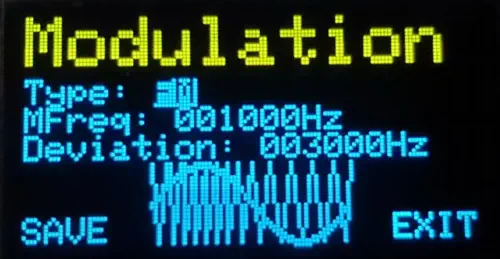

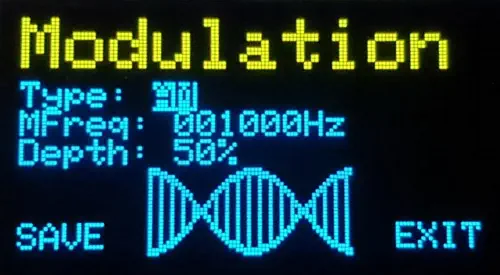

Sul dispositivo sono presenti 3 pulsanti per il controllo e la navigazione nel menu. La parte software del dispositivo consente di configurare e salvare i seguenti parametri nella memoria EEPROM non volatile: • La frequenza del segnale di uscita da 100 kHz a 450 MHz (600 MHz durante l'overclocking a 1,5 Ghz) con incremento di 1 Hz. • L'ampiezza del segnale di uscita da 0 a -84 dBm (o da +4 quando si setta il DAC Current HI). • Consente di eseguire la modulazione di ampiezza (AM) con regolazione: • modulazione di frequenza da 10 Hz a 100 kHz. • profondità di modulazione da 0% a 100%. • Esecuzione della FM (modulazione di frequenza) con regolazione: • modulazione di frequenza da 10 Hz a 100 kHz. • deviazioni da 0 Hz a 100 kHz. • Selezion della sorgente di clock (XO, TXCO o esterno) e la sua frequenza:
