VFO5 -AD9850
Fino ad adesso ho utilizzato un DDS Silicon Labs tipo SI9850, che altro non è
che un clock generator e quindi con una uscita ad onda quadra, enormemente
ricca di armoniche, specialmente di 3° ordine.
In questo caso utilizzo un DDS generator della Analog Devices tipo AD9850.
Questo particolade DDS, sebbene leggermente più limitato nel suo range di
funzionamento ( max 40MHz) ha la pregevole proprietà di avere una uscita
sinusoidale e quindi povera di armoniche (sebbene non evitabili)
.
•
Pin di ingresso/uscita: Si tratta di pin dati a 8 bit utilizzati per caricare dati fino a
frequenza di 32 bit e parola di fase/controllo a 8 bit.
D7 (MSB) serve anche allo scopo di caricare una
parola di dati seriale a 40 bit.
•
W-CLK: Un Word Load Clock viene utilizzato per sincronizzare e caricare le
parole in serie o tramite trasmissione parallela.
•
FQ-UD: L'aggiornamento della frequenza viene utilizzato per aggiornare la
frequenza nel registro dei dati di input quando l'orologio ha un bordo
ascendente. Dopo l'aggiornamento, reimposta il puntatore sulla parola 0
•
DATI: Questo pin è collegato al pin di ingresso D7. Viene utilizzato per caricare
dati seriali.
•
RESET: Un master RESET viene utilizzato per cancellare tutti i registri ad
eccezione del registro di ingresso del circuito integrato mettendolo in uno
stato HIGH. Inoltre, le uscite del DAC saranno convertite in Cosine 0
•
dopo alcuni clock

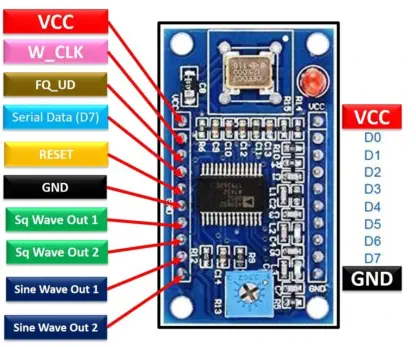

Configurazione dei pin
Il dettaglio della configurazione dei pin è indicato di
seguito:
Nome PIN
Funzione
CCV
Perno di alimentazione
D0-D7
Pin di immissione dati
GND
Pin potenziale di riferimento
W-CLK
Pin del clock di caricamento di Word
FQ-UD
Pin di aggiornamento della
frequenza
DATI
Ingresso dati seriale tramite pin D7
RESET
Pin di reset principale
Onda sinusoidale 1
Pin di uscita corrente DAC
Onda sinusoidale 2
Pin di uscita corrente DAC
Onda quadrata 1
Pin di uscita complementare DAC
Onda quadrata 2
Pin di uscita complementare DAC

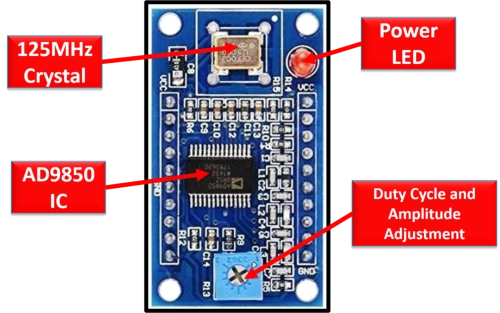

AD9850 Caratteristiche e specifiche
Tensione di funzionamento: 3,3 – 6 volt
Frequenza oscillatore: 125 MHz
Frequenza di uscita: 0 – 40 MHz
Temperatura operativa: -40 – 850C
Sorgente/Sink Corrente continua: 0,005 Ampere
Corrente DAC: 0,03 Ampere
Dissipazione di potenza (125 MHz, 5V): 380 mWatts
Dissipazione di potenza (110 MHz, 3,3 V): 110 mWatt
Caratteristiche dettagliate
•
DAC con Spurious Free Dynamic Range per specificare le prestazioni del
generatore
•
Contiene una funzione di spegnimento per un breve periodo di avvio.
•
La trasmissione dei dati può essere parallela o seriale.
•
La dissipazione di potenza dipende dalla tensione di alimentazione.
•
Quattro uscite di segnale analogiche, ovvero Sine-Wave 1, Sine-Wave 2,
Square-Wave 1 e Square-Wave 2
•
Un comparatore per generare meno jittering nell'uscita a onda quadra
•
Direct Digital Synthesizer si basa sulla tecnologia CMOS per una migliore
funzionalità e prestazioni.
•
Un piccolo modulo ad alte prestazioni con un pacchetto a montaggio
superficiale per essere utilizzato a temperatura industriale
