Quello che adesso vi descrivo è il primo generatore VFO/RF da 10kHz a 225MHz

che utilzza un modulo Si5351, con la tecnica software del «mobile dial», ovvero

la visuale della frequenza che ricalca quella dei più evoluti apparati ‘vintage’ simile

agli apparati Collins di buona memoria.

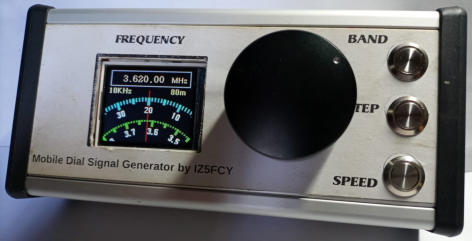

La doppia scala concentrica

mostra i KiloHerz sulla scala

circolare superiore (celeste)

ed i MegaHerz (verde) su

quella inferore concenrica e

sincrona nei movimenti e le

variazioni di frequenza, co-

-mandate da una generosa

manopola di sintonia.

E’ nato per l'uso in apparec-

-chiature radio homebrew fai-da-te come ricevitore supereterodina a conversione

singola / doppia, ricetrasmettitori SDR, HAM QRP o come un generatore RF.

Sul riquadro superiore del display a colori, viene mostrata numericamente la

frequenza di uscita e poco più in basso a sinistra, il passo per ogni ‘click’/encoder.

Alla sua destra invece viene riportata la banda di utlizzo del dispositivo.

A fianco del comando di sintonia ho allocato tre pulsanti : BAND ( per la selezione

della banda di utilizzo), STEP (per la selezione dei passi di variazione della

frequenza) ed inoltre il pulsante SPEED, molto utile per selezionare la velocità di

cambiamento della frequenza, specialmente se si usa un encoder ottico (genera-

-lmente a 600 impulsi per ogni giro dell’albero).

Il display non è molto grande, poichè l’ESP32-VROOM, nonostante le grandi

capacità, non possiede la memoria SPIFF abbastanza capiente per gestire una

memoria grafica più grande.
