‘’NANO’’ VFO
Quello che adesso vi descrivo un generatore VFO/RF da 10kHz a 225MHz che
utilzza un modulo Si5351, tratto da una pubblicazione di CesarSound.
E’ nato per l'uso in apparecchiature radio homebrew fai-da-te come ricevitore
supereterodina a conversione singola / doppia, ricetrasmettitori SDR, HAM QRP o
generatore RF.
Descrizione del progetto
Questo è un progetto di un VFO
(oscillatore a frequenza variabile)
per l'uso in apparecchiature radio
homebrew fai-da-te come ricevitori
a conversione singola / doppia
Superheterodyne, DCR, SDR o
ricetrasmettitori QRP Ham.
Ha un indicatore grafico a barre per
la forza del segnale (S-Meter) e 20
preset di banda.
Può essere utilizzato anche come generatore RF / Clock.
Tratti somatici:
•
Intervallo di funzionamento da 10kHz a 225MHz.
•
Passi di sintonizzazione di 1Hz, 10Hz, 1kHz, 5kHz, 10kHz e 1MHz.
•
Offset di frequenza intermedia (IF) (+ o -) regolabile.
•
20 Band Preset (scorciatoie) per le frequenze BCB e HAM.
•
Modalità di funzionamento del generatore.
•
Selettore di modalità RX / TX per l'uso in ricetrasmettitori QRP Homebrew.
•
Bargraph per Signal Meter tramite l'ingresso analogico (ADC).
•
Per l'uso come oscillatore locale su ricevitori radio Homebrew come
Superheterodyne, SDR, Direct Conversion e Homebrew QRP Transceivers.
•
Da utilizzare in ricevitori Superhet a doppia conversione/banda aerea in
combinazione con chip radio DSP Si4735 o Si4732.
•
Da utilizzare come semplice generatore RF/Clock per riferimento di calibrazione o
generazione di clock.
•
Funziona con Arduino Uno, Nano e Pro Mini.
•

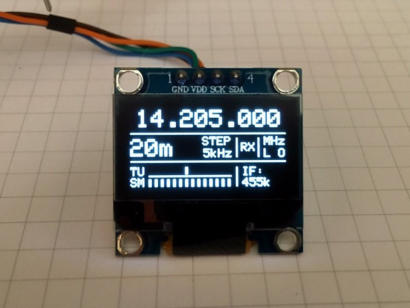

Utilizza un comune display OLED SSD128 I64C 2x1306 e un modulo Si5351.
•
Trasferimento dati I2C, solo 2 fili per collegare il display / Si5351 e arduino.
•
Elevata stabilità e precisione per la generazione di frequenze.
•
Semplice ma molto efficiente e gratuito.
•
Aggiunta una versione alternativa con supporto a display OLED SH1106 da
1,3" più grande e ingresso CW Keying, vedere maggiori dettagli sul testo.
