Parametric VFO
di

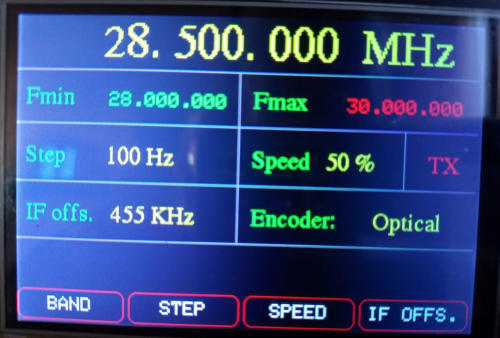

Selezionti i quattro pulsanti, si accede alla pagina vera e
propria del VFO, come è mostrato nella sottostante
figura (sempre con la banda dei 10 metri selezionata):
Sotto l’indicazione della frequenza, troviamo i minimi e
massimi dell’escursione del VFO per quella banda
(Fmin e Fmax)
L’ostetrica campa co’ vivi, i’becchino co’ morti, e i’prete con tutt’e due
Subito sotto viene indicato il valore dello STEP perogni click dell’encoder ed alla sua destra il
valore di riduzione della sua massima velocità. Nel mio caso, essendo l’encoder ottico a 600
impulsi per giro, la velocità effettiva rilevata dal sistema sarà del 50%, quindi pari a 300
impulsi per ogni giro dell’albero. Il valore TX, viene evidenziato si in modalità trasmissione che
in quella di generatore di segnale.
Sull’ultima riga troviamo il valore di OFFSET IF, ovvero il valore di uscita del VFO, detratto del
valore di Media Frequenza dell’apparato sul quale si vuole installare il VFO digitale.
Questo avviene scegliendo il pusante IF OFFS. , che ti conduce alla pagina di selezione
dell'eventuale offset che tramite un pulsante RX/TX determina l'introduzione del
valore di IF desiderato.
Questa selezione di 8 pulsanti va dal NO IF, ovvero dall'assenza del valore di IF a
quello di 16,1 Mhz, contemplando i più diffusi valori di media fequenza che ho
riscontrato sul database di RIGPX.
Ultimo elemento dello schermo principale è l’indicazione del tipo di encoder ultilizzato che può
essere Ottico o Meccanico.
