CAVITY NOTCH FILTER 5

IZ5FCY

Facendo i solchi, ma senza metterci il concime, il podere si rovina

Ancora su note e dettagli costruttivi di un filtro notch

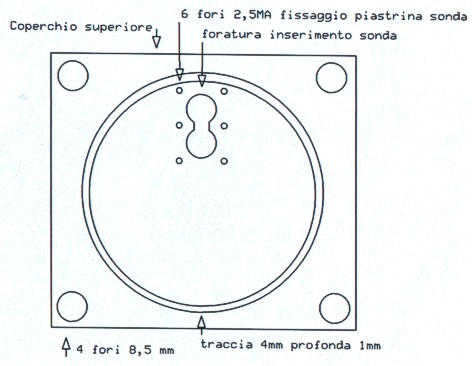

Occorre specificare che il coperchio superiore, da me progettato in alluminio da 5mm di spessore è a forma quadrata, con un lato 2 cm più grande del diametro esterno della cavità, quindi 140mm. Su questo ho tornito una sede profonda larga 4 mm e profonda 1mm, quindi avente per larghezza lo stesso spessore del tubo esterno della cavità, per potercelo incastrare dentro ed evitare disallineamenti.

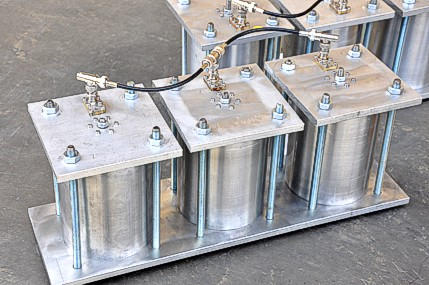

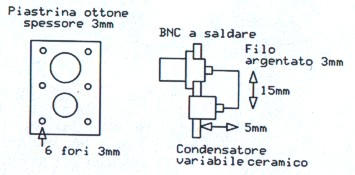

Sul medesimo ho fatto 4 fori da 8,5 mm che mi servono per il fissaggio del wafer composto da tappo superiore, cavità e sede inferiore. Sempre sul coperchio superiore ho praticato una apertura composta da due fori, tra di loro comunicanti con uno scavo di circa 2 mm di larghezza, per permettere l'ingresso al dispositivo di prelievo/inserimento RF. Questo foro è contornato da 6 fori filettati 2,5 MA che servono per il fissaggio della piastrina di ottone, contenente il connettore ed il condensatore di sintonia. La piastrina RF è costituita da una barretta di ottone avente 6 fori da 3 mm per il fissaggio e due fori, rispet- -tivamente per l'alloggio di un connettore BNC del tipo a saldare e di un condensatore ceramico variabile del tipo per microonde. Ho adoperato un condensatore del quale ho una notevole disponibilità, un Tekelec mod. TL150 da 3,5 a 8,5 pF ed una Vl do 1000Vdc, mentre per i BNC li ho trovati su Ebay in Germania. Entrambi li ho saldati a stagno, dopo aver ben ‘’imbiancato’’ la basetta in ottone con l'ausilio di un buon saldatore da 150W. Dopo ho sagomato un pezzo di filo argentato da 3mm, ho unito i due dispositivi. Qui a lato le foto della basetta assemblata, con il condensatore variabile Tekelec. Relativamente alle misure della sonda di immissione/prelievo RF, mi sono affidato completamente alla letteratura ed alle altrui esperienze, anche perchè avevo una sacrosanta fretta di vedere la mia ‘’opera’’ al lavoro. Comunque mi sono ripromesso di effettuare successivamente studi ed esperimenti su questa delicata ed essenziale parte dei filtri. Come sede, invece, ho voluto riunire solidamente le tre cavità costituenti un filtro ( uno per la parte trasmittente ed uno per quella ricevente) su una barra di alluminio, avente larghezza uguale al coperchio superiore e lunghezza 3 volte la larghezza più 3cm di spaziatura tra le cavità. Poi l'ho forata in relazione a quanto fatto per ciascun tappo superiore con una punta da 8,5mm e quindi ho predisposto 4 spezzoni di barra filettata da 8 mm come tiranti, piazzati sui 4 angoli di ciascuna cavità. Ed ecco qui il risultato delle mie prime fatiche, un bel gruppo di cavità, unite da cavetti RG58 di unghezza casuale. Nella seconda serie, ho sostituito i cavetti RG58 con del buon UT41 semirigido, tagliato esatta- - mente ad 1/4 d’onda ottenendo risultati enormente migliori. Ho nell'animo di sostituire i connettori BNC con connettori SMA da pannello, considerato che a 500MHz questi connettori sopportano 5-600W continui, senza troppi problemi. Per concludere, non ho saputo resistere alla tentazione di mostrare il sottoscritto che fieramente abbraccia le ‘’proprie creature’’... hi, hi.
